风力发电自动化监控系统介绍

集中监控风力发电场控制系统采用C/S+B/S双重结构相结合的方式设计，满足不同用户，不同环境下的使用需求。系统可以作为集群监控模式，通过本平台系统可以做到集中监控，集中管理的功能。可实现对单一电场的监视和控制也可实现对多电场的集中监视控制，还可实现电场端与集控端同时监视与控制，彼此不相干扰。可监控对象可以是风机、变电站、气象站，无功补偿装置等。

风电功率预测系统、通过精准的功率预测，为电网的调峰、调频以及风电电站的科学管理提供重要参考。电场功率预测系统根据电场的历史功率、历史气象、地形地貌、数值天气预报、风电机组运行状态等数据建立电场输出功率的预测模型，以实测气象、功率和数值天气预报数据作为模型的输入，结合电场机组的设备运行状态及运行工况，得到电场未来的输出功率。根据预测时间尺度的不同和实际应用的具体需求，采用多方法及模型，形成最优预测策略。

我公司的风电场有功功率、无功功率自动控制系统，通过风机、无功补偿装置（SVC/SVG）、有载调压变压器分接头等调节手段的统一协调控制，按照调度主站定期下发的调节目标或当地预定的调节目标计算风电场功率需求、选择控制设备并进行功率分配，并将最终控制指令自动下达给被控制设备，最终实现风电场有功功率、无功功率、并网点电压的监测和控制，达到风电场并网技术要求。

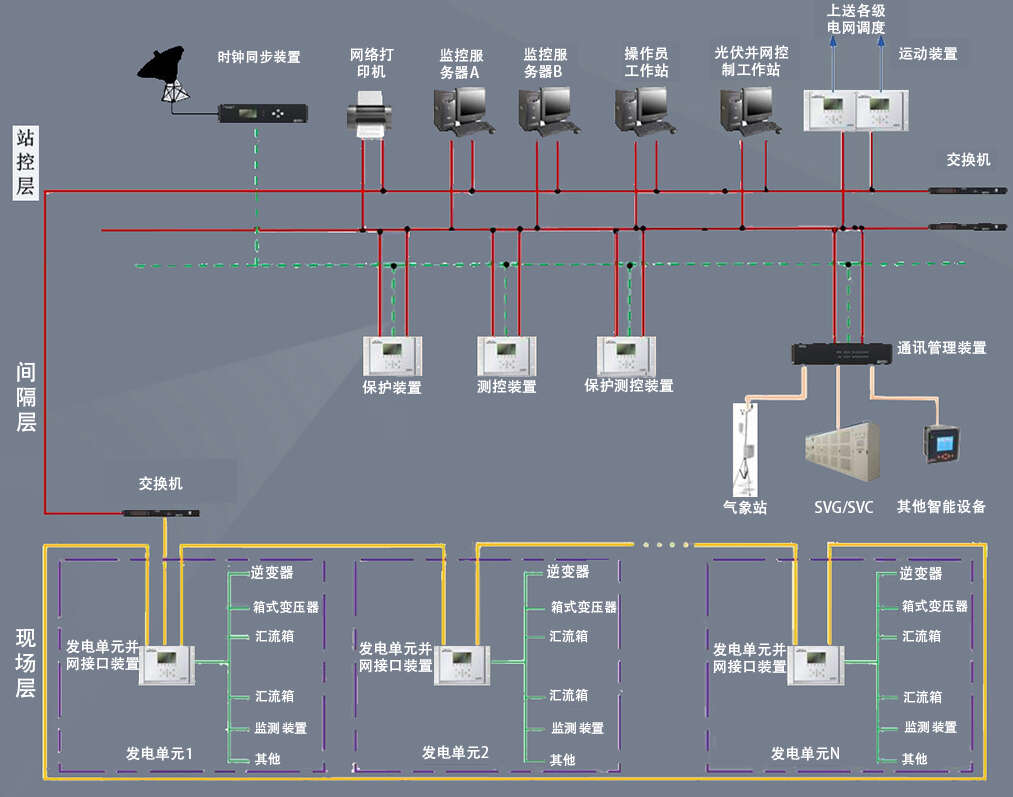

风电升压站综合自动化系统广泛适用于各种电压等级的风力发电、光伏发电的升压变电站的保护、监控。该系统是应用电力自动化技术、计算机技术和信息传输技术，集保护、监测、控制、通信等多功能于一体的开放式、网络化、单元化、组态化的分层分布式变电站综合自动化系统，其核心装置完全替代了变电站常规保护、仪表、中央信号、远动装置等二次设备，优化了系统结构，提高了系统运行的可靠性，是一套技术先进、功能完备、可靠性高、使用维护方便的变电站综合自动化系统。

风力发电自动化监控系统基本功能

数据采集：系统远程控制站可提取PLC采集到的数据，包括风速、风向及与此相关的空气压力、空气温度和空气湿度，轴转速，系统运行时间和其他相关数据，并保存历史。这部分T作主要在控制站完成。

图形界面： 系统对采集到的数据进行实时显示。显示方式有图形界面，曲线．报表，数字值等形式，界面直观，操作简单，不同机组采用树形导航切换。图形界面在控制站和中心服务器间 均可以实现。

报警系统：系统能够及耐显示风电机组运行过程中发生的故障，包括故障前的预警，系统可显示故障的发生时间及故障类型，通过声音、图像以及短信邮件等形式快速反馈到管理人员，以便及时处理及消除故障，保证风电机组的安全和持续运行。

故障处理：系统提供故障处理机制，通过预先设置处理办法，解决一些容易出现的常规问题，例如当电压超标的情况下，系统自动开启变压装置，当调节到正常值后，变压装置自动关闭。在显示故障时，能显示出故障的类型及发生时间，并提供多种的提示方式。

设备管理：系统除了可以对各个风电机组的运行状态进行数据显示，还可以对设备进行操作，如开停机组、手，自动控制以及大，小发电机工作等情况，通过各个风电机组的状态了解整个风电场的运行情况。

电力管理：系统能够对风电机组实现集中控制。并对发电电力进行监控，发电时间，累计发电等，值班员在集中控制室内，只需对标明某种功能的相应键进行操作，就能对下位机进行改变设置状态和对其实施控制。如开机、停机和左右调向等。该操作同时具有权限管理，以保证整个风电场的运行安全。

动态增加机组：系统提供动态增加机组功能，真正实现运行时动态增加、修改、删除风电机组，极大的提高了系统监控的运符的连续性和稳定性。动态增加机组需要具有操作权限的人方可操作。
