CCET-9661公用测控装置

订购热线：025 5276 8778

一、概述

CCET9661数字式综合测控装置采用了先进的32位ARM硬件平台（支持浮点计算），嵌入式RTOS系统构筑了强大的软件平台，完善的自检功能，故障定位到芯片，装置无故障指示，即可正常运行，长期免校验。配备大容量RAM及FLASH，存储处理庞大的数据，采用双高速以太网芯片，内置TCP/IP协议，提供快速可靠的通信方式。本装置集遥测、遥信、遥控功能于一体，适用于各种电压等级变电站内公共测量量及控制量的采集和控制，是CCET9600变电站自动化系统的配套产品。

主要功能配置如下：

Ø 同期功能（需配置）

Ø 最多可达60路交流量采集（需配置）

Ø 最多可达121路直流采集（直流电压和直流电流，需配置）

Ø 最多可达253路开关量采集（需配置）

Ø 最多可达110路出口（可组合成55个对象，需配置）

本装置采用标准4U整层机箱，整面板、背插式结构，嵌入式、后接线安装方式，大大加强了其产品的电气性能。本装置由电源插件、CPU插件、交流采集插件（包含同期采集插件和普通交流采集插件）、出口插件（包含同期出口插件和普通出口插件）、开关量插件、直流采集插件（支持直流电压和直流电流）及MMI模块等组成。

二、插件说明

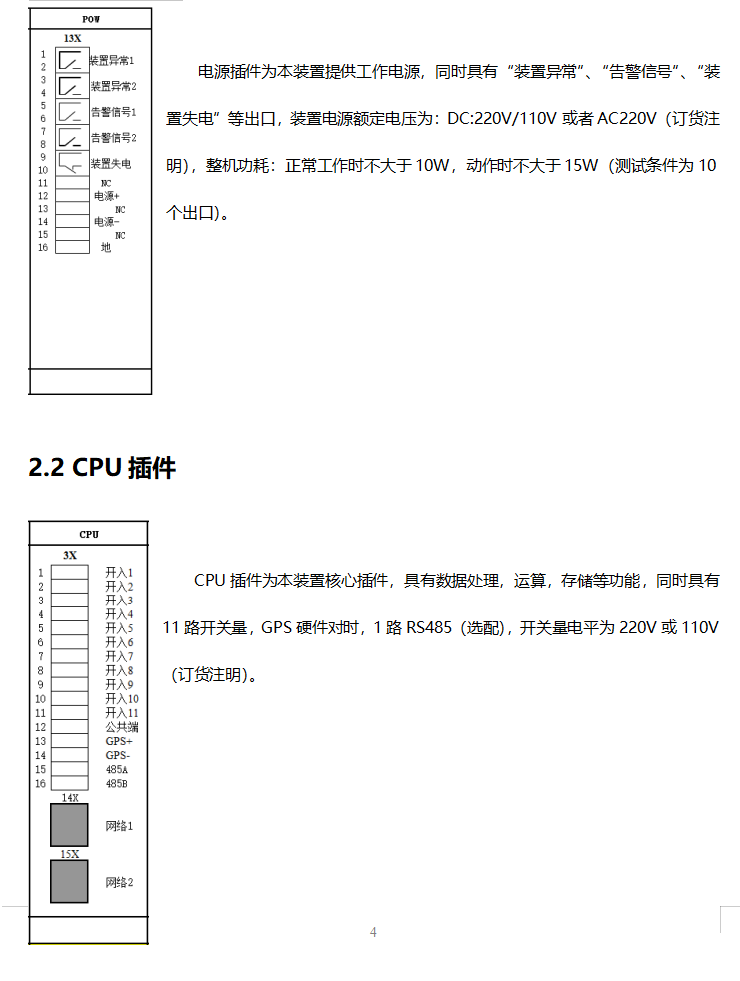

2.1 电源插件

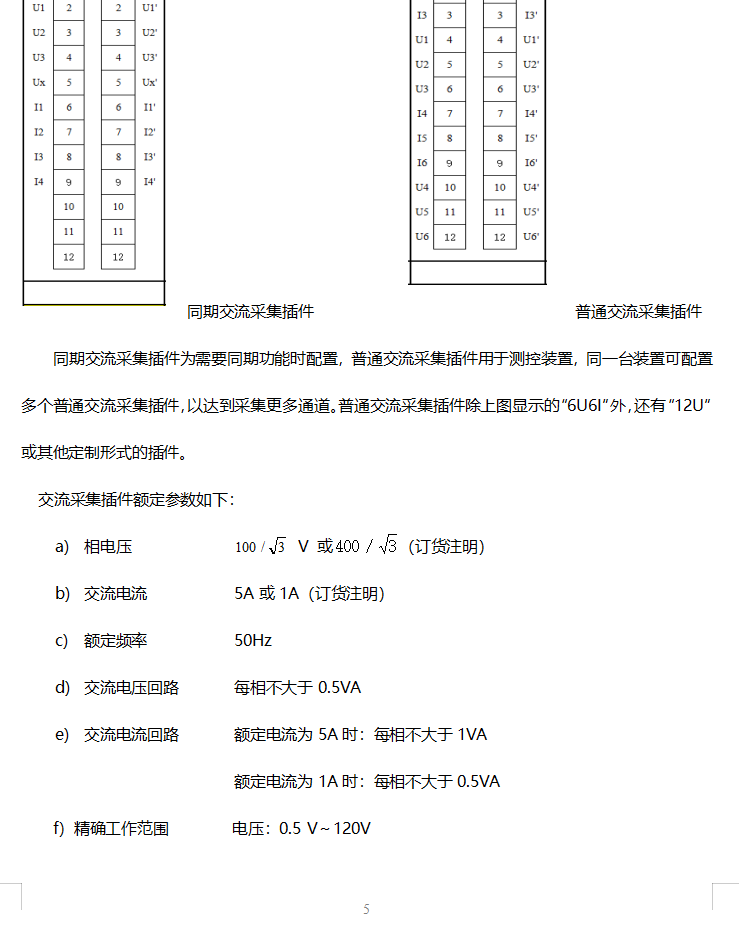

2.3 交流采集插件

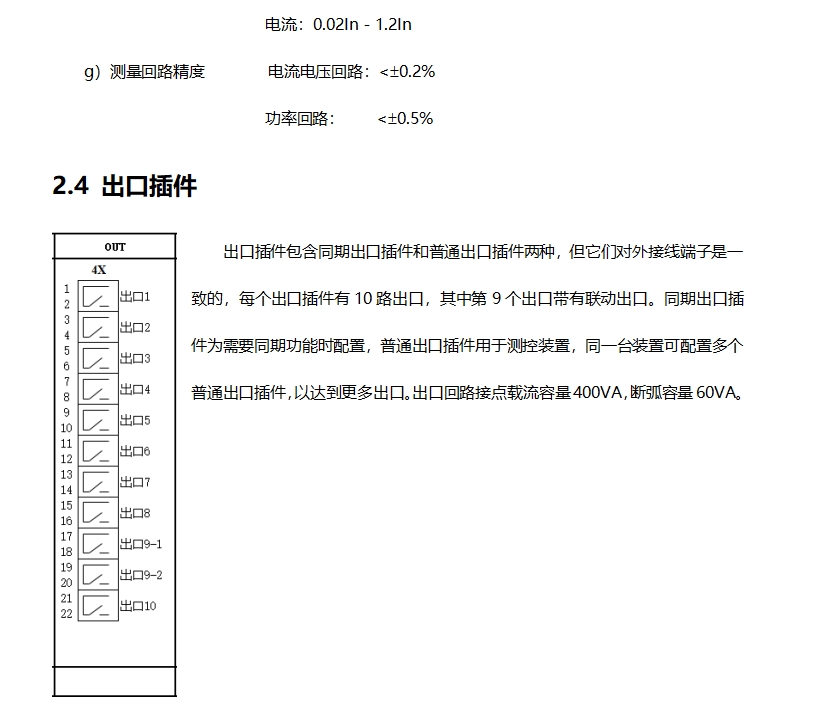

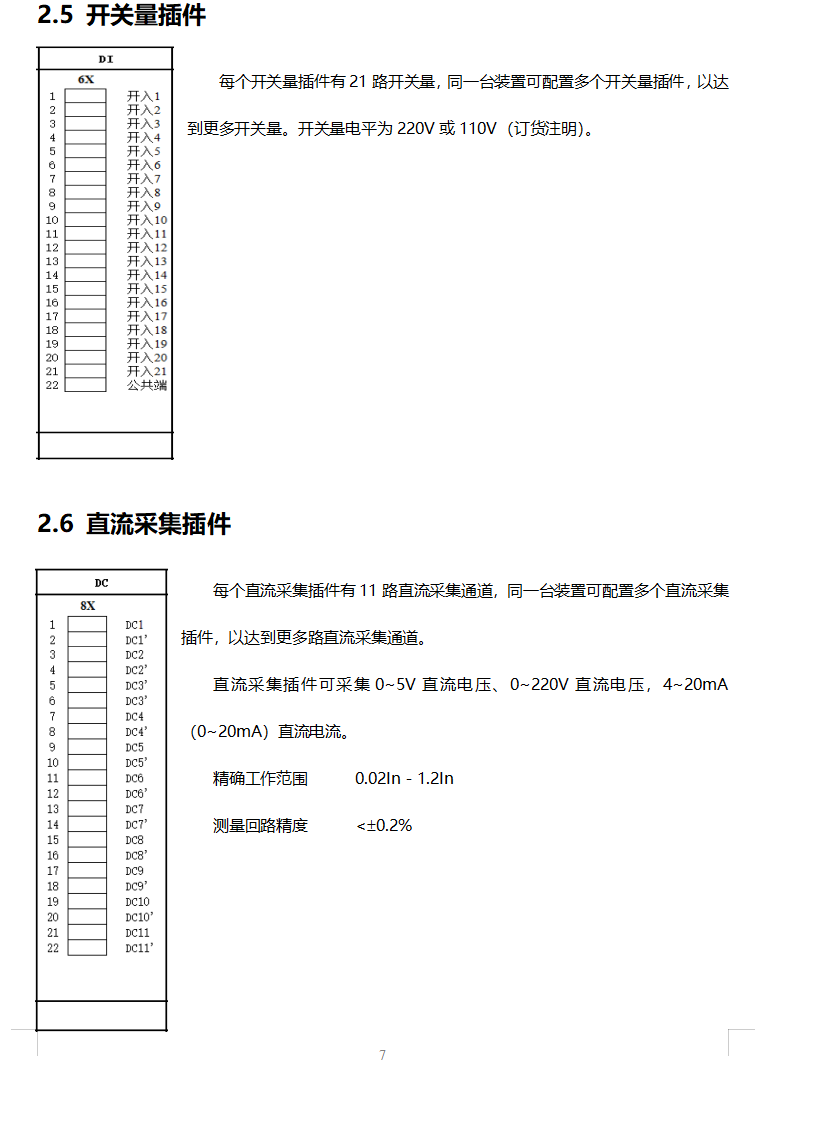

三、整定值清单及说明

3.1 CPU插件(带同期功能)

序号	定值名称	范围	单位	备注
1	控制字1	0000～FFFF	无
2	控制字2	0000～FFFF	无
3	同期合闸脉宽	0.05～9999	S
4	同期复归时间	10～9999	S
5	合环角	0～40	°
6	允许频差	0～5	Hz
7	频差加速闭锁	0.1～10	Hz/S
8	允许压差	1～20	V
9	相差补偿值	0～330	°
10	开关合闸时间	0.01～10	S

3.2 普通交流采集插件

序号	定值名称	范围	单位	备注
1	5A/1A选择	0000～FFFF	无	见说明1

说明1：bit0位有效，0表示CT为5A，1表示CT为1A，例如CT为1A，此定值设置为0001；

3.3 普通出口插件

序号	定值名称	范围	单位	备注
1	出口1展宽T	0.001～999.9	S
2	出口2展宽T	0.001～999.9	S
3	出口3展宽T	0.001～999.9	S
4	出口4展宽T	0.001～999.9	S
5	出口5展宽T	0.001～999.9	S
6	出口6展宽T	0.001～999.9	S
7	出口7展宽T	0.001～999.9	S
8	出口8展宽T	0.001～999.9	S
9	出口9展宽T	0.001～999.9	S
10	出口10展宽T	0.001～999.9	S

3.4 开关量插件

序号	定值名称	范围	单位	备注
1	开入1滤波T	0.001～9.999	S
2	开入2滤波T	0.001～9.999	S
3	开入3滤波T	0.001～9.999	S
4	开入4滤波T	0.001～9.999	S
5	开入5滤波T	0.001～9.999	S
6	开入6滤波T	0.001～9.999	S
7	开入7滤波T	0.001～9.999	S
8	开入8滤波T	0.001～9.999	S
9	开入9滤波T	0.001～9.999	S
10	开入10滤波T	0.001～9.999	S
11	开入11滤波T	0.001～9.999	S
12	开入12滤波T	0.001～9.999	S
13	开入13滤波T	0.001～9.999	S
14	开入14滤波T	0.001～9.999	S
15	开入15滤波T	0.001～9.999	S
16	开入16滤波T	0.001～9.999	S
17	开入17滤波T	0.001～9.999	S
18	开入18滤波T	0.001～9.999	S
19	开入19滤波T	0.001～9.999	S
20	开入20滤波T	0.001～9.999	S
21	开入21滤波T	0.001～9.999	S
