一、概述

1.1适用范围

本装置适用于35KV及以下电压等级的双母线或单母线分段下的PT自动切换、低电压保护、过电压保护及接地绝缘监视。既可以分散在开关柜就地安装，也可以集中组屏安装。完善的的设计保证了装置可以在恶劣环境下长期、可靠地运行。

1.2 装置功能配置

1.2.1  PT自动切换；

1.2.2  母线低电压

1.2.3  母线接地

1.2.5  PT断线监测

1.2.6 通讯功能：RS-485,通信协议可选101,103，MODBUS.

1.2.7 人机界面：采用2.8寸TFT彩色液晶屏

二、技术参数

2.1 工作环境条件

环境温度：-10～+55℃

相对湿度:不大于95%，无凝露

大气压力:80～110kPa

其它条件：装置周围的空气中不应含有带酸、碱腐蚀或爆炸性的物质，且具有防雷、雨、雪设施

试验的标准大气条件:

环境温度: +15～+35℃

相对湿度:45%～75%

大气压力:86～106kPa

      储藏及运输：-25～+70℃

2.2 额定电气参数

工作电源： AC/DC 100～264V

额定电流： 5A

频  率： 50Hz

2.3 主要技术指标

2.3.1 整定范围及误差：

电压整定范围：5~150V，误差不超过±3%

整定步长：0.01V

时间整定范围：0.1~99.99s，误差不超过±1%或35ms

整定步长：0.01s

2.3.3 装置功耗：

交流电流回路：不大于1VA/相

交流电压回路：不大于1VA/相

直流电压回路：正常工作时，不大于10W

保护动作时，不大于15W

2.3.4 过载能力：

电压回路：1.2倍额定电压可长期工作

1.5倍额定电压允许10S

2.3.5 触点容量：

在直流感性负荷回路中(C/R=7ms),电压不超过250VDC，且电流不超过2.5A，触头断开容量为50W；

在交流回路(COSΦ=0.4，电压不超过250VAC，且电流不超过4A)中，触头断开容量为600VA；

在阻性负荷回路中(交直流电压不超过250V，电流不超过10A)中，触点最大断开容量1500VA/400W。

触点允许长期接通不超过5A电流。

2.3.6 绝缘电阻：

用开路电压为500V的兆欧表测量其绝缘电阻，装置的各带电端子连在一起，对外露的非带电金属部件或外壳之间大于100MΩ。

2.3.7介质强度：

产品的开关量采集电路（A04-A10）对地（即外壳或外露的非带电金属零件）能承受500V（有效值）、50Hz的交流试验电压，历时1min，而无击穿或闪络现象。

其余各带电端子连在一起，对外露的非带电金属部分或外壳之间，以及装置中无电气联系的各导电电路之间，应能承受交流有效值2000V/50Hz的试验电压，历时1min无绝缘击穿闪络现象。当复查介质强度时，试验电压值应为规定值的75%。

2.3.8 冲击电压：

产品的各带电的导电电路对地，以及产品中电气上无联系的各带电的导电电路之间，能承受冲击电压波形为标准雷电波，峰值为1kV（额定绝缘电压≤63V）或5kV（额定绝缘电压＞63V）的试验电压，此后无绝缘损坏。检验过程中，允许出现不导致绝缘损坏的闪络现象。

如果出现闪络，则应复查介质强度，此时介质强度试验电压值为规定值的75%。

2.3.9 其它抗干扰性能：符合国家标准、行业标准相关规定。

三、工作原理

3.1 PT并列条件

   PT并列需满足以下条件

   1：母联断路器处在合位

   2：1#PT和2#PT任一一个处在工作位置，另一个处在退出位置。

当同时满足以上条件的情况下才能进行并列操作，否则保护是不会并列的。

3.2 PT自动切换

当单母分段按单母（或双母按双母并列）方式运行时，如果两端PT中有一组发生故障或检修而停用时，本装置会根据PT并列条件将两段PT二次小母线并列运行。ＰＴ并列后，当母联合位置由合到分时，PT切换装置会自动解列。

ＰＴ自动并列原理如下图所示：

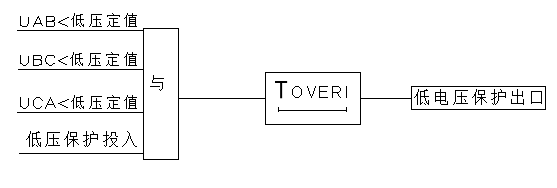

3.4 接地保护

在小电流接地电网中，当母线电压互感器开口三角电压大于接地保护整定值时，经整定的延时后判该段母线接地。

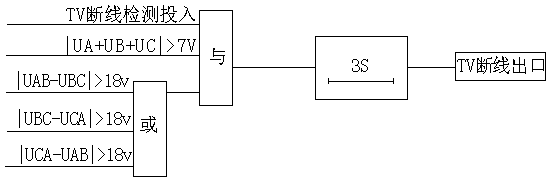

3.5 PT断线检测功能

装置具有PT断线检查功能，当装置监测到PT断线时动作于PT断线告警信号，

PT断线判据如下：

且任意两个线电压模值之差大于18V,满足以上条件后经延时3S后报PT断线，原理框图如下图所示：
