一、概述

1.1适用范围

CCET-822分段备自投适用于多种一次接线方式，可实现工作电源失电后备用电源的自动投入，还可实现工作电源恢复后的自动恢复，同时还可对分段提供速断、过流等保护功能。既可以分散在开关柜就地安装，也可以集中组屏安装。完善的设计保证了装置可以在恶劣环境下长期、可靠地运行

1.2 装置功能配置

1.2.1电流速断保护；

1.2.2过流Ⅰ段保护；

1.2.3过流Ⅱ段保护；

1.2.4反时限过流保护:

提供4种曲线类型，分别是：标准反时限，非常反时限，极端反时限和超反时限

1.2.5过负荷：可选择告警或跳闸

1.2.6零序过流（接地保护）: 可选择告警或跳闸

1.2.7备用电源自动投切

1.2.8 通讯功能：RS-485,通信协议可选101,103，MODBUS.

1.2.9 人机界面：采用2.8寸TFT彩色液晶屏，可显示一次模拟图

二、技术参数

2.1 工作环境条件

环境温度：-10～+55℃

相对湿度:不大于95%，无凝露

大气压力:80～110kPa

其它条件：装置周围的空气中不应含有带酸、碱腐蚀或爆炸性的物质，且具有防雷、雨、雪设施

试验的标准大气条件:

环境温度: +15～+35℃

相对湿度:45%～75%

大气压力:86～106kPa

   储藏及运输：-25～+70℃

2.2 额定电气参数

工作电源： AC/DC 100～264V

额定电流： 5A

频  率： 50Hz

2.3 主要技术指标

2.3.1 整定范围及误差：

电流保护整定范围：0.1~100A，误差不超过±3%或0.05A

整定步长：0.01A

零序电流整定范围：0.1~100A，误差不超过±3%或0.02A

整定步长：0.01A

电压整定范围：5~150V，误差不超过±3%

整定步长：0.01V

时间整定范围：0.1~99.99s，误差不超过±1%或35ms

整定步长：0.01s

反时限时间常数整定范围：0.02-1.2

延时误差不超过±3%或100ms

2.3.2 电流速断出口动作时间：不大于35ms (1.2倍动作电流)

非电量出口动作时间： 不大于35ms

2.3.3 装置功耗：

交流电流回路：不大于1VA/相

交流电压回路：不大于1VA/相

直流电压回路：正常工作时，不大于10W

保护动作时，不大于15W

2.3.4 过载能力：

电流回路：2倍额定电流可长期工作

10倍额定电流允许10S

20倍额定电流允许1S

电压回路：1.2倍额定电压可长期工作

1.5倍额定电压允许10S

2.3.5 触点容量：

在直流感性负荷回路中(C/R=7ms),电压不超过250VDC，且电流不超过2.5A，触头断开容量为50W；

在交流回路(COSΦ=0.4，电压不超过250VAC，且电流不超过4A)中，触头断开容量为600VA；

在阻性负荷回路中(交直流电压不超过250V，电流不超过10A)中，触点最大断开容量1500VA/400W。

触点允许长期接通不超过5A电流。

2.3.6 绝缘电阻：

用开路电压为500V的兆欧表测量其绝缘电阻，装置的各带电端子连在一起，对外露的非带电金属部件或外壳之间大于100MΩ。

2.3.7介质强度：

产品的开关量采集电路（C01-09）对地（即外壳或外露的非带电金属零件）能承受500V（有效值）、50Hz的交流试验电压，历时1min，而无击穿或闪络现象。

其余各带电端子连在一起，对外露的非带电金属部分或外壳之间，以及装置中无电气联系的各导电电路之间，应能承受交流有效值2000V/50Hz的试验电压，历时1min无绝缘击穿闪络现象。当复查介质强度时，试验电压值应为规定值的75%。

2.3.8 冲击电压：

产品的各带电的导电电路对地，以及产品中电气上无联系的各带电的导电电路之间，能承受冲击电压波形为标准雷电波，峰值为1kV（额定绝缘电压≤63V）或5kV（额定绝缘电压＞63V）的试验电压，此后无绝缘损坏。检验过程中，允许出现不导致绝缘损坏的闪络现象。

如果出现闪络，则应复查介质强度，此时介质强度试验电压值为规定值的75%。

2.3.9 其它抗干扰性能：符合国家标准、行业标准相关规定。

三、备自投工作原理

3.1 备自投的基本方式

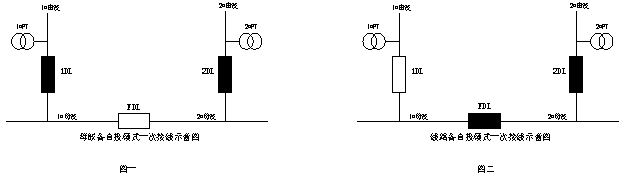

此装置适用于如下图所示母联分段供电方式，备自投方式分为母联备自投方式（也称为桥模式）和进线备自投方式。母联备自投方式（图一）为两条进线分别带一条母线，在一条进线失电的情况下跳开失电进线，然后合分段开关使系统运行在一条进线带两条母线的状态。进线备自投方式（图二）为主进线带两条母线，另一进线作为备用电源，在主进线失电的情况下跳开主进线合备用进线，使系统运行在备用进线带两条母线的状态。

3.2 各方式的工作原理

分段母联备自投可以设置互为备用、#1主电源、#2主电源、分段为主、分段为备、#1主电源2、#2主电源，七种动作方式。下面就分别介绍这七种方式对应的保护逻辑。

互为备用：设置此种动作方式时，进线1和进线2相对于对方来说，都是备用电源，即本侧发生电源故障，投入对侧后，本侧电源恢复，不会再恢复到本侧，只有对侧电源发生故障后，才会恢复本侧供电。

#1主电源：设置此种动作方式时，进线1为主电源，进线2是备用电源，当1#发生电源故障，投入2#后，1#电源恢复，则装置会跳开2#，投入1#，回到主电源。

#2主电源：设置此种动作方式时，进线2为主电源，进线1是备用电源，当2#发生电源故障，投入1#后，2#电源恢复，则装置会跳开1#，投入2#，回到主电源。

分段为主：此方式正常时是2段母线分列运行，当其中1段母线故障后，装置会跳开有故障的母线，并且合上分段母联开关。当发生故障的母线电压恢复后，装置跳开母联，合恢复的母线开关。

分段为备： 分段为备的应用场合及动作方式和分段为主模式相同，唯一不同的就是当进线母线电源恢复后，装置不会再跳开分段母联，合进线母线。

#1主电源2：此动作方式适合于#1为主电源，带2段母线运行。#2为备用电源，只带#2的母线。设置此种动作方式时，进线1为主电源，进线2是备用电源，当1#发生电源故障，跳1DL,跳FDL，投入2#后，1#电源恢复，则装置会跳开2DL，然后合FDL，合1DL，回到主电源。

#2主电源2：此动作方式适合于#2为主电源，带2段母线运行。#1为备用电源，只带#1的母线。设置此种动作方式时，进线2为主电源，进线1是备用电源，当2#发生电源故障，跳2DL,跳FDL，投入1#后，2#电源恢复，则装置会跳开1DL，然后合FDL，合2DL，回到主电源。

以下FDL是指分段开关位置。

3.2.1 互为备用

设置此种动作方式时，进线1和进线2相对于对方来说，都是备用电源，即本侧发生电源故障，投入对侧后，本侧电源恢复，不会再恢复到本侧，只有对侧电源发生故障后，才会恢复本侧供电。

充电条件：

a)1#进线有压,对侧有压，1DL合，2DL分，FDL合位

或2#进线有压，对侧有压，1DL分，2DL合，FDL合位

b)无外部闭锁条件

进设定的充电延时时间后充电完成。

放电条件：

a)装置PT断线告警

b)有外部闭锁条件

c)错误的位置

动作过程：

当充电完成后，1#(或2#)进线失压无流后，经分闸延时后跳1DL(或2DL)，在确认1DL（或2DL）跳开后，经合闸延时后，合2DL（或1DL）。

动作完成后无自复过程。

3.2.2 #1主电源

设置此种动作方式时，进线1为主电源，进线2是备用电源，当1#发生电源故障，投入2#后，1#电源恢复，则装置会跳开2#，投入1#，回到主电源。

充电条件：

a)1#进线有压,对侧有压，1DL合，2DL分，FDL合位

b)无外部闭锁条件

进设定的充电延时时间后充电完成。

放电条件：

a)装置PT断线告警

b)有外部闭锁条件

c)错误的位置

动作过程：

当充电完成后，1#进线失压无流后，经分闸延时后跳1DL，在确认1DL跳开后，经合闸延时后，合2DL。

自复过程：

当动作完成后,在2DL经充电延时间后，装置充电完成，在没有放电的情况下，进线1电源恢复（注意自复过程不检测物流）后，经分闸延时后跳2DL，在确认2DL跳开后，经合闸延时后合1DL。

3.2.3 #2主电源

设置此种动作方式时，进线2为主电源，进线1是备用电源，当2#发生电源故障，投入1#后，2#电源恢复，则装置会跳开1#，投入2#，回到主电源。

充电条件：

a)2#进线有压,对侧有压，1DL分，2DL合，FDL合位

b)无外部闭锁条件

进设定的充电延时时间后充电完成。

放电条件：

a)装置PT断线告警

b)有外部闭锁条件

c)错误的位置

动作过程：

当充电完成后，2#进线失压无流后，经分闸延时后跳2DL，在确认2DL跳开后，经合闸延时后，合1DL。

自复过程：

当动作完成后,在1DL经充电延时间后，装置充电完成，在没有放电的情况下，进线2电源恢复（注意自复过程不检测物流）后，经分闸延时后跳1DL，在确认1DL跳开后，经合闸延时后合2DL。

3.2.4 分段为主

此方式正常时是2段母线分列运行，当其中1段母线故障后，装置会跳开有故障的母线，并且合上分段母联开关。当发生故障的母线电压恢复后，装置跳开母联，合恢复的母线开关。

充电条件：

a)1#进线有压,2#进线有压，1DL合，2DL合，FDL分位

b)无外部闭锁条件

进设定的充电延时时间后充电完成。

放电条件：

a)装置PT断线告警

b)有外部闭锁条件

c)错误的位置

动作过程：

当充电完成后，1#（或2#）进线失压无流后，经分闸延时后跳1DL（或2DL），在确认1DL（或2DL）跳开后，经合闸延时后，合FDL。

自复过程：

当动作完成后,经充电延时间后，装置充电完成，在没有放电的情况下，1#（或2#）电源恢复（注意自复过程不检测物流）后，经分闸延时后跳FDL，在确认FDL跳开后，经合闸延时后合1DL（或2DL）。

3.2.5 分段为备

分段为备的应用场合及动作方式和分段为主模式相同，唯一不同的就是当进线母线电源恢复后，装置不会再跳开分段母联，合进线母线。

3.2.6 #1主电源2

此动作方式适合于#1为主电源，带2段母线运行。#2为备用电源，只带#2的母线。设置此种动作方式时，进线1为主电源，进线2是备用电源，当1#发生电源故障，跳1DL,跳FDL，投入2#后，1#电源恢复，则装置会跳开2DL，然后合FDL，合1DL，回到主电源。

充电条件：

a)1#进线有压,对侧有压，1DL合，2DL分，FDL合位

b)无外部闭锁条件

进设定的充电延时时间后充电完成。

放电条件：

a)装置PT断线告警

b)有外部闭锁条件

c)错误的位置

动作过程：

当充电完成后，1#进线失压无流后，经分闸延时后跳1DL，在确认1DL跳开后，经分闸延时后跳FDL，在确认FDL跳开，经合闸延时后，合2DL。

自复过程：

当动作完成后,经充电延时间后，装置充电完成，在没有放电的情况下，进线1电源恢复（注意自复过程不检测物流）后，经分闸延时后跳2DL，在确认2DL跳开后，经合闸延时后合1DL，在确认1DL合上后，经合闸延时后合FDL。

3.2.7 #2主电源2

此动作方式适合于#2为主电源，带2段母线运行。#1为备用电源，只带#1的母线。设置此种动作方式时，进线2为主电源，进线1是备用电源，当2#发生电源故障，跳2DL,跳FDL，投入1#后，2#电源恢复，则装置会跳开1DL，然后合FDL，合2DL，回到主电源。

充电条件：

a)2#进线有压,对侧有压，1DL分，2DL合，FDL合位

b)无外部闭锁条件

进设定的充电延时时间后充电完成。

放电条件：

a)装置PT断线告警

b)有外部闭锁条件

c)错误的位置

动作过程：

当充电完成后，2#进线失压无流后，经分闸延时后跳2DL，在确认2DL跳开后，经分闸延时后跳FDL，在确认FDL跳开，经合闸延时后，合1DL。

自复过程：

当动作完成后,经充电延时间后，装置充电完成，在没有放电的情况下，进线2电源恢复（注意自复过程不检测物流）后，经分闸延时后跳1DL，在确认1DL跳开后，经合闸延时后合2DL，在确认2DL合上后，经合闸延时后合FDL。

四、保护动作原理

本装置的电流保护跳母联。

4.1 速断保护

本装置提供电流速断保护,任一相分段保护电流大于速断整定值时保护跳闸动作。

4.2 定时限过流保护

本装置提供定时限过流保护。任一相分段保护电流大于过流整定值并达到整定延时后保

护跳闸动作。定时限过流保护包括过流Ⅰ段，过流Ⅱ段。

4.3 过负荷保护

本装置提供过负荷保护。过负荷元件监视三相分段保护电流，当任一相分段保护电流大于整定值并达到整定延时后保护动作，动作方式可选择告警或跳闸。

4.4 反时限过流保护

装置设有反时限过流保护，可由软压板进行投退。本装置共集成了4种特性的反时限过流保护，

用户可根据需要通过控制字选择任何一种特性的反时限曲线，保护出口于跳闸或告警可通过控制字设定。

特性1、2、3、4采用了国际电工委员会标准（IEC255-4）和英国标准规范（BS142.1966）规定的三个标准特性方程，分别列举如下：

o 特性2（非常反时限VIT或LTI）

o 特性3（极端反时限EIT）

o 特性4（超反时限UIT）

以上四个方程式中，i为保护采集电流；t为动作时间；Ib为电流基准值，取反时限过流保护启动电流；Tp为时间常数，取反时限过流保护时间常数。

4.5 PT故障检查

当1#进线（母线）无压且1#进线有流，装置延时5秒报1#PI故障事件，当2#进线（母线）无压且2#进线无流，装置延时5秒报2#PT故障事件
