1.1装置简介

CCET-936DX孤岛保护单元主要适用于400V电压等级的分布式发电，其功能设定依据国家发布的分布式电源并网相关标准规范，集成分布式电源并网所需的开关设备监测、保护、控制、通信等功能，满足分布式电源接入的孤岛检测、自动安全并网、保护及安全隔离等要求。实现了分布式电源并网点处所需设备的集成化、简约化，实现分布式电源接入配电网的即插即用。

1.2装置特点

u 采用全密封式结构，具有良好的抗震、防尘性能

u 小型化设计，体积小，重量轻，外形美观，安装方便

u 采用独特的可靠性设计，无可调元件，装置稳定性好，抗干扰性强

u 全汉化液晶显示，人机界面清晰易懂，操作整定极为方便

u 装置供电电源、控制回路均为交直流两用

u 具有RS485总线串行通信口，使用101和MODBUS标准通信规约

u 具有事件顺序记录功能，可记录1024条事件，数据掉电不丢失

u 具备完善的自检功能，完整的异常记录、事件记录、操作记录，所有信息掉电保持

u 外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺，使产品具有很高的电气性能

u 超低功耗

1.3引用标准

GB6162-85      《静态继电器及保护装置的电气干扰试验》

GB7261-87      《继电器及继电保护装置基本试验方法》

GB2887-89      《计算机站场地技术条件》

GB 14258-93    《继电保护和安全自动化装置技术规程》

GB 50062-92   《电力装置的继电保护和自动化装置设计规范》

DL/T 527-2002  《静态继电保护装置逆变电源技术》

IE870-5-103    《继电保护信息接口标准》

GB /T15145-94  《微机线路保护装置通用技术条件》

GB/T16435.1-1996《远动设备及系统和接口（电气特征）》

GB /T17626.2   《静电放电抗扰度试验》

GB /T17626.3   《射频电磁场辐射抗扰度试验》

GB/T17626.4    《电快速瞬变脉冲群抗扰度试验》

GB/T17626.5    《浪涌冲击抗扰度试验》

GB /T17626.6   《射频场感应的传导骚扰抗扰度试验》

GB/T17626.8    《工频磁场抗扰度试验》

GB /T17626-1998《电磁兼容试验和测量技术》

GB/T14537-1993 《量度继电器和保护装置的冲击与碰撞试验》

二、主要技术指标

2.1 额定数据

交流电流：5A、1A交流电压：400V              交流频率：50HZ直流电压：220V、110V

2.2 功率消耗

交流电流回路：IN=5A，每相不大于0.5VA

交流电压回路：U=UN，每相不大于0.2VA

直流电源回路：正常工作，不大于8W

保护动作，不大于10W

2.3 过载能力

交流电流回路：2倍额定电流可连续工作

     10倍额定电流允许工作10S

         40倍额定电流允许工作1S

交流电压回路：1.2倍额定电压可连续工作

直流电源回路：80％～110％额定电压可连续工作

2.4 测量误差

电流：≤±3%或±0.05   电压：≤±3%或±2V

2.5 温度影响

正常工作温度-10℃～55℃范围内动作值因温度变化而引起的变差不大于±1％

2.6 允许环境条件

环境温度：-10℃～55℃

相对湿度：45％～90％

大气压力：80～110kpa

2.7 抗干扰性能

2.7.1脉冲干扰试验

能承受频率为1MHZ及100KHZ电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验.

2.7.2静电放电抗扰度测试

能承受IEC61000-4-2标准Ⅳ级、试验电压8KV的静电接触放电试验。

2.7.3射频电磁场辐射抗扰度测试

能承受IEC61000-4-3标准Ⅲ级、干扰场强10V/M的辐射电磁场干扰试验。

2.7.4电快速瞬变脉冲群抗扰度测试

能承受IEC61000-4-4标准Ⅳ级的快速瞬变干扰试验。

2.7.5浪涌(冲击) 抗扰度试验

能承受IEC61000-4-5标准Ⅳ级、开路试验电压4KV的浪涌干扰试验。

2.7.6供电系统及所连设备谐波、谐间波的干扰试验

能满足IEC61000-4-7标准B级、电流和电压的最大允许误差不大于测量值 的5％。

2.7.7电源电压暂降、短时中断和电压变化的抗扰度试验

能承受IEC61000-4-11标准70％UT等级的电压暂降、短时中断干扰试验。

2.7.8振荡波抗扰度试验

能承受IEC61000-4-12标准Ⅳ级阻尼振荡波干扰试验，以及电压幅值共模4KV、差模2KV的Ⅳ级振铃波干扰试验。

2.7.9工频磁场抗干扰度

能承受IEC61000-4-8标准Ⅳ级持续工频磁场干扰试验。

2.7.10阻尼振荡磁场抗干扰度

能承受IEC61000-4-10标准Ⅳ级阻尼振荡磁场干扰试验。

2.8 绝缘耐压性能

交流输入对地：大于100兆欧

直流输入对地：大于100兆欧

信号及输出触点对地：大于100兆欧

开入回路对地：大于100兆欧，能承受2KV/1min的工频耐压，5KV的冲击电压

2.9 机械性能

2.9.1振动

能承受GB/T 7261中16.3规定的严酷等级为I级的振动耐久能力试验

2.9.2冲击

能承受GB/T 7261中17.5规定的严酷等级为I级的冲击耐久能力试验

2.9.3碰撞

能承受GB/T 7261中第18章规定的严酷等级为I级的碰撞试验

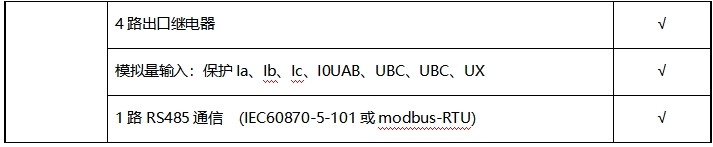

三、CCET-936DX 防孤岛投保护装置功能

四、保护动作原理

4.1、过压保护

装置支持两段过压保护，每段过压保护的功能投退、定值和延时都可独立整定，任何一段过压保护动作都会点亮

事故指示灯。过压一段与过压二段的保护逻辑相同。过压一段保护逻辑如下图所示：

4.2、低压保护

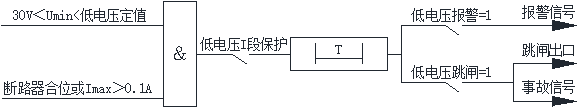

装置支持两段低压保护，每段低压保护的功能投退、定值和延时都可独立整定，任何一段低压保护动作都会点亮故障指示灯。低压一段与低压二段的保护逻辑相同。低压一段保护逻辑如下图所示：

4.3、频率过高

装置支持频率过高保护，频率过高保护的功能投退、定值和延时都可独立整定，频率过高保护动作都会点亮故障指示灯。逻辑如下图所示：

4.4、频率过低

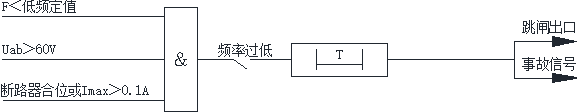

装置支持频率过低保护，频率过低保护的功能投退、定值和延时都可独立整定，频率过低保护动作都会点亮故障指示灯。逻辑如下图所示：

4.5、频率突变

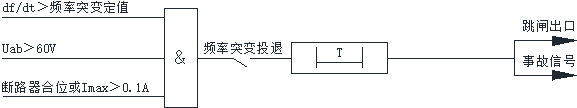

装置支持频率突变保护，频率突变保护的功能投退、定值和延时都可独立整定，频率突变保护动作都会点亮故障指示灯。逻辑如下图所示：

4.6、逆功率保护

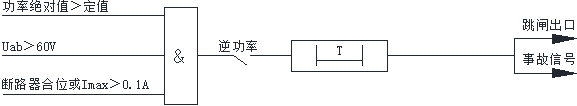

装置支持逆功率保护，逆功率保护的功能投退、定值和延时都可独立整定，逆功率保护动作都会点亮故障指示灯。逻辑如下图所示：

4.7、外部联锁跳闸

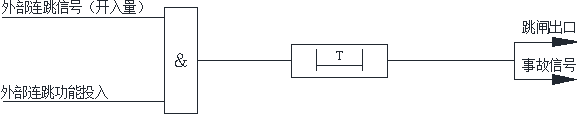

装置配有2个外部开入联锁跳闸功能，可单独投退。逻辑如下图所示：

4.8、三段式过流保护

装置支持三段式过流保护，每段过流保护的功能投退、定值和延时都可独立整定，任何一段过流保护动作都会点亮故障指示灯。逻辑如下图所示：

4.9、零序过流

装置支持零序过流保护，零序过流保护功能投退、跳闸出口、定值和延时都可独立整定，零序过流保护跳闸动作后会点亮故障指示灯。零序过流保护逻辑如下图所示：

4.10、系统失压

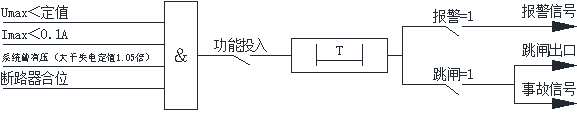

若装置线电压曾大于失电定值1.05倍，现在小于失压定值且保护电流回路无流，开关在合位，则系统失压动作，输出跳闸出口。系统失压保护逻辑如下图所示：

4.11、有压合闸

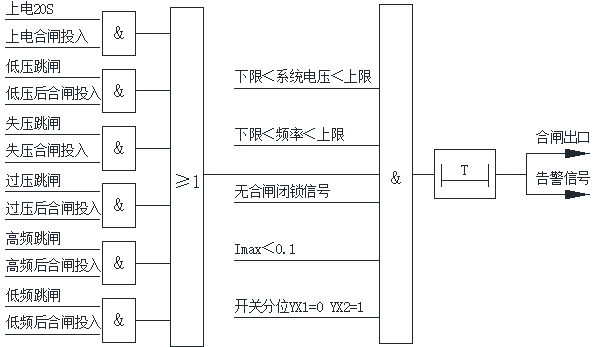

装置动作后，上级开关送电，经延时后，有压合闸动作。有压合闸保护逻辑如下图所示：

4.12、CT断线告警

当三相保护电流最大值大于0.50A且最小值小于0.20A，并且CT 断线告警压板投入，则装置经整定延时报CT断线告警。

4.13、PT断线告警

当最大线电压差大于30V，或者最大相电压小于7V且最大相电流大于0.2A，并且PT断线告警压板投入，则装置经整定延时报PT断线告警。

4.14、分合位异常告警

当分合位均为分位或合位，装置延时报分合位异常告警。分合位异常告警功能可通过保护控制字投入和退出，出厂默认退出此功能。

4.15、自动复归功能

当故障解除后，若自动复归功能压板投入，则经过延时后，装置复归。
