1. 概述

在电力系统中，铁磁谐振频繁发生，谐振时会产生过电压，严重威胁系统安全。铁磁谐振过电压可以在3～220千伏的任何系统中发生，特别是在35千伏及以下的电网中，几乎所有的内部过电压事故均由铁磁谐振引起。铁磁谐振引起的过电压持续时间长，甚至可能长期存在。在分频谐振时，一般过电压并不高，但是PT的电流大，易使PT过热而爆炸；基波和倍频谐振时，一般电流不大，但是过电压很高，常使设备绝缘损坏，造成恶性事故。

CCET-215系列电力微机消谐装置是我公司研制的新型智能化电力谐振消除装置，使用简单方便，无需维护，能迅速地消除各种频率的铁磁谐振,准确率高。同时可根据用户需要将相关信息打印或通过通信接口传给上级监控系统，适用于无人值守变电站。

2. 功能及特点

· 模块化设计，结构紧凑，技术先进，高速32位ARM内核处理器使运算实时性和动作准确性得以保证。

· 实时监控系统状态，实时运算，对系统出现的低频、基频、高频谐振故障做出准确判断，并作出及时动作。

· 实时显示三相电压、开口电压，能准确判断出接地、过压欠压、谐振。

· 系统谐振被阻尼消除后若再次被激发产生，装置能再次立即起动予以消除。

· 工业标准的RS-485通讯接口，可以实时向上位机传送系统的运行状态。

· 故障追忆功能，大容量Flash存储器保存最近30次历史故障记录。

· 具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用。

· 双硬件看门狗电路确保软件运行的可靠性。

· 中文液晶显示，运行状态清晰，菜单式操作，方便易用。

3. 工作原理

本装置实时监测电压互感器PT开口三角处电压和频率，当发生铁磁谐振时，装置瞬时启动无触点消谐元件（大功率可控硅），将PT开口三角绕组瞬间短接，产生强大阻尼，从而消除铁磁谐振。

谐振被成功消除则装置的液晶屏上显示谐振类型和发生时间，并且谐振报警继电器吸合5到10秒钟，以提示曾有铁磁谐振发生。

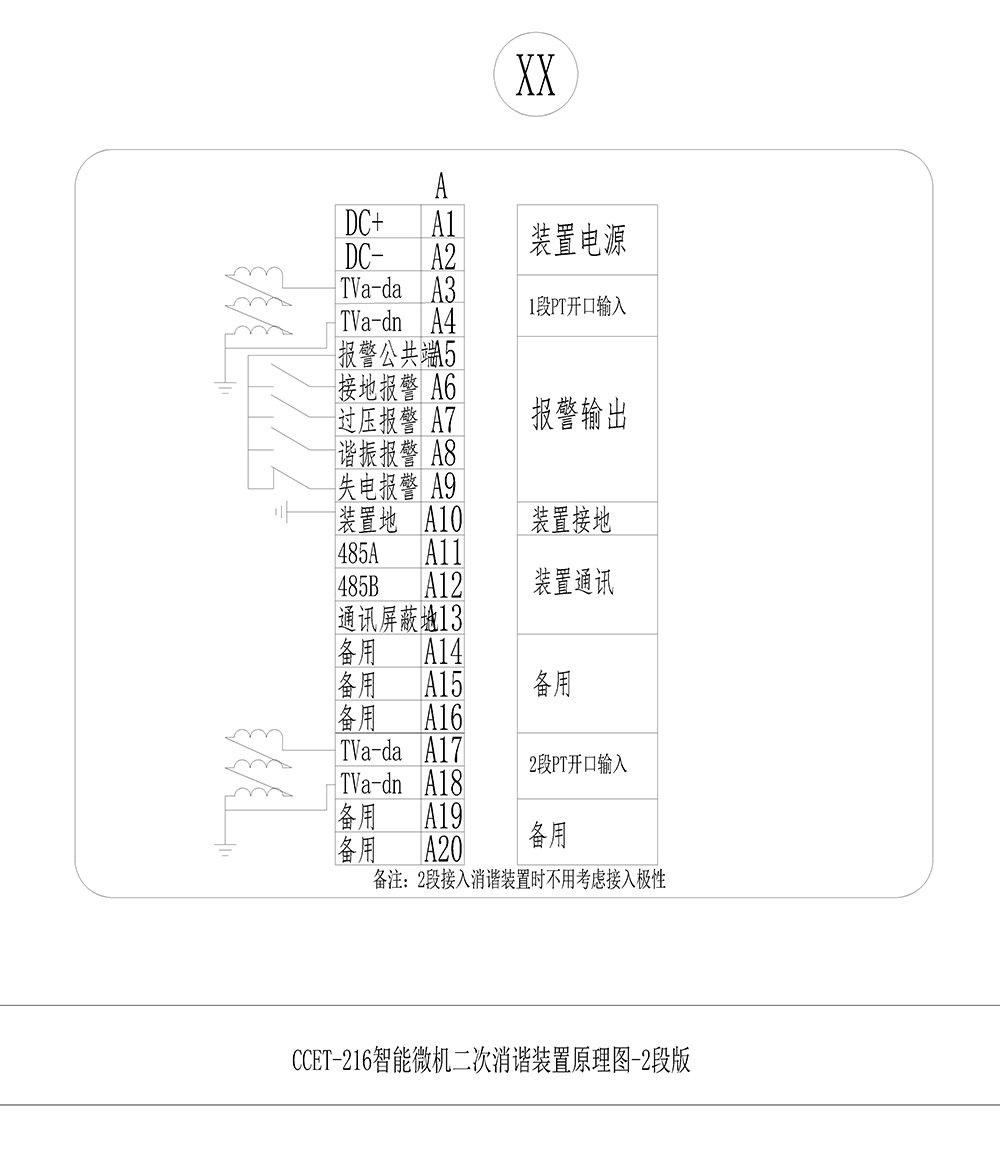

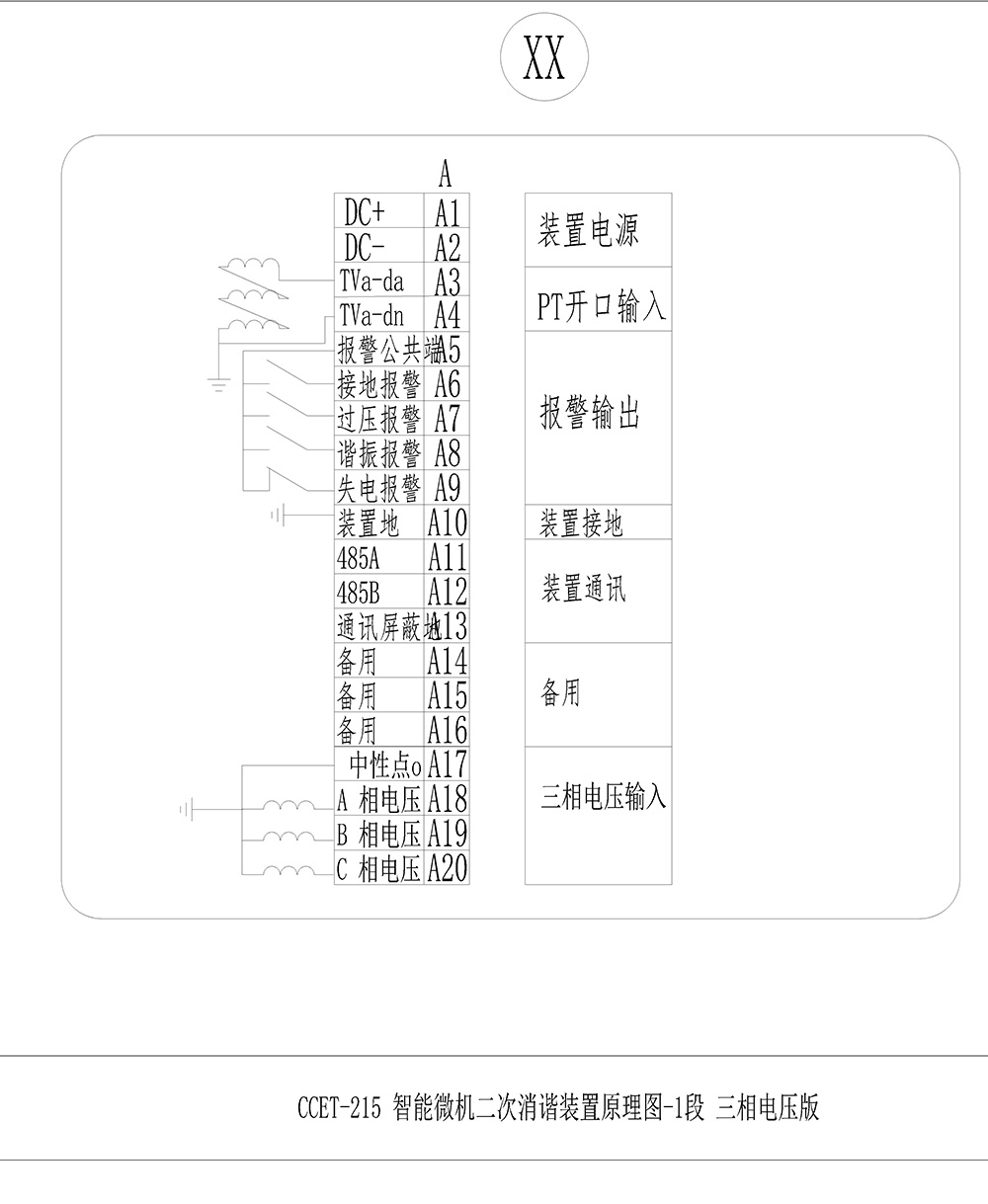

下面是原理框图：

一、  操作说明

1.      装置通电开机后液晶屏显示如下界面，时钟逐秒跳动表示装置正在运行。如果显示的并不是当前日期和时间，请参考下面提及的步骤进行设置。注意：若本装置安装在消弧柜上，在进行消弧调试之前，必须先断开本装置的PT开口三角电压输入，否则可能损坏装置或消弧调试仪。

2.      在装置显示开机界面时，按下面板上的确认键，进入主菜单，如下图。再按一次确认键可返回开机界面。主菜单共有八个菜单项，按“▲”“▼”选择菜单项，按一次确认键即可进入相应菜单项。

3.      故障记录：本装置内部Flash存储器可以记下最近发生的10次故障记录，包括故障类型和发生时间。在主菜单界面上，按装置面板上的确认键，进入“事件记录”，如下图。然后再按“▲”键可进行下翻页，按“▼”键进行上翻页，逐条查询记录。按确认键可返回主菜单。注意：装置出厂前所做的模拟实验的记录也会保留在Flash存储器里，这些记录用户无需关注。

4.      通信站号设置：装置站号的作用在第六节中提及。装置出厂默认站号为01。如需更改，在主菜单界面上，按装置面板上的确认键，进入如下图的设置界面。每按一次“▲”键，站号加1，每按一次“▼”键，站号减1，设置完毕后按确认键保存并返回主菜单。注意：在通信过程中请勿更改站号。

5.      日期时间设置：如需更改装置日期时间，在主菜单界面上，按装置面板上的确认键，进入如下图的设置界面。首先进行年份设置，每按一次“▲”键，年份加1，每按一次“▼”键，年份减1。

年份设置完毕后，按确认键进入月份设置，部设置完毕后，按确认键保存并返回主菜单。

6.      查看三相、开口电压：在主菜单界面上，按装置面板上的确认键，进入如下图的界面，可实时显示当前开口三角电压的有效值。按确认键返回主菜单。

7.      谐振故障提示：当系统发生谐振故障时，本装置启动内部消谐元件进行谐振消除，同时吸合报警继电器报警，并在液晶屏上显示如下界面提示发生谐振的时间和类型，按确认键返回主菜单。如需再次了解这次故障的信息，可进入“事件记录”查看。

8. 定值设置：装置可根据现场情况实时调整判据的关键项，按▲▼选择要 修改的定值项，按确定键进入修改。如下图：备注：→表示查看指示定值项，此时不能修改定值，按确定显示◆表示已进入定值修改界面，按▲▼修改定值。按确定保存进入下一设置。

定值设置范围如下：

基频：   30--150v 可调整     三分频： 15--60v 可调整

二分频： 15--60v 可调整      高频： 15--120v 可调整

地定值：20--120v可调整    过压定值：120--300v可调整

启动定值：20--100v可调整       基频： 30--150v 可调整

9. 记录擦除：选择菜单项，按确认键擦除，按取消键返回。如下图：

10.恢复出厂：选择菜单项，按确认恢复出厂默认值，按取消键返回。如下图：

二、  技术指标及使用环境

1.      适用范围：3kV―35kV系统。

2.      消谐路数：1路（可定制2路产品）。

3.      适用谐振频率：高频、低频、工频谐振。

4.      消谐启动电压：低频谐振30V，工频、高频谐振120V。

5.      电压测量精度：0.5%。

6.      频率测量精度：±1Hz。

7.      报警继电器输出触点容量：AC 240V/10A，DC 30V/10A。

8.      通信方式：RS485@9600bps。

9.      工作电源：AC220V±10%，DC220V±10%。

10.  环境温度：–10°C至 + 50°C。

11.  海拔高度：小于2000米。

12.  工作环境温度：-10℃- 60℃。

13.  空气相对湿度：90% (25℃)、50% (40℃)。

14.  使用地点不得有腐蚀性气体、蒸汽、导电尘埃，不得有爆炸性气体和破坏绝缘性气体。

15.  安装地点具有防风、防雨和防尘设施。

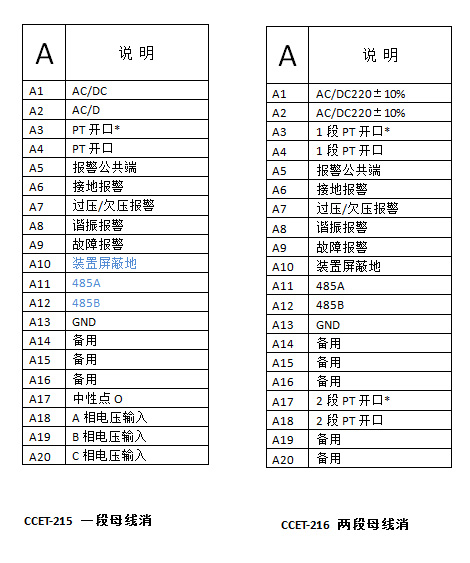

三、      装置端子说明

四、  安装尺寸
