一、产品概述

该系列三相电力仪表是集高精度电力参数测量以及电气接点在线测温功能，可具备开关量输入、继电器输出、4-20mA模拟量输出为一体的数字电力仪表，带本地RS485连接上传数据到本地平台。仪表采用嵌入式安装，外形美观、运行可靠、现场接线与操作方便。可广泛应用于变电站综合自动化系统、智能高低压开关柜、低压配电自动化系统、建筑能源监控系统等重要变配电场合。

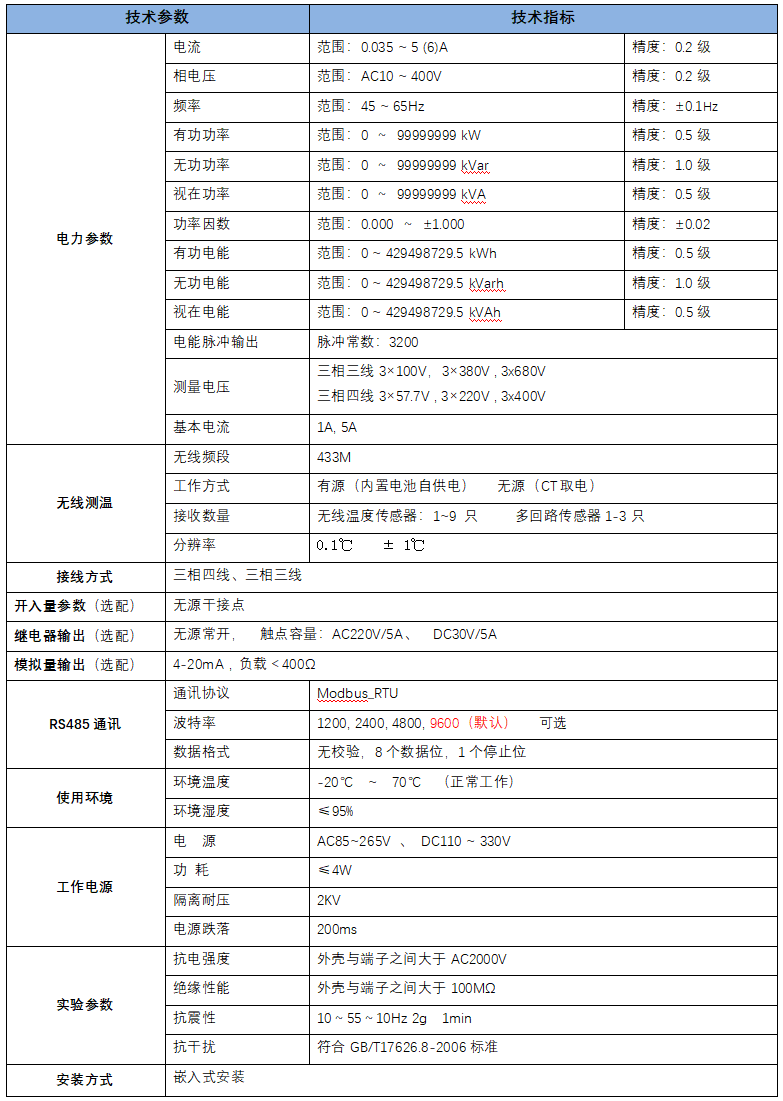

二、技术参数

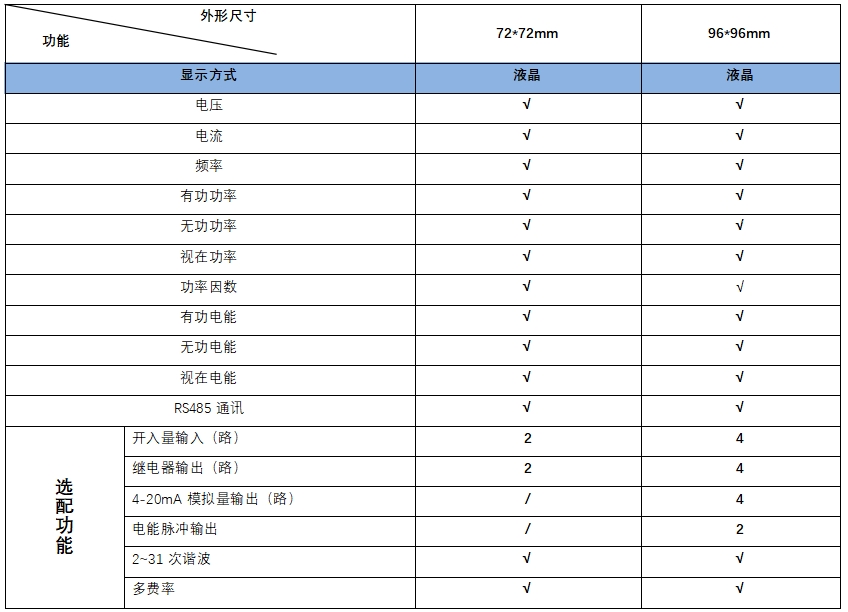

二、产品配置

四、显示及参数设置

4.1 按键功能

按键功能说明：    M键：设置键/返回键；    键：上翻屏/增加键；

键：下翻屏/减少键;      键：确认键；

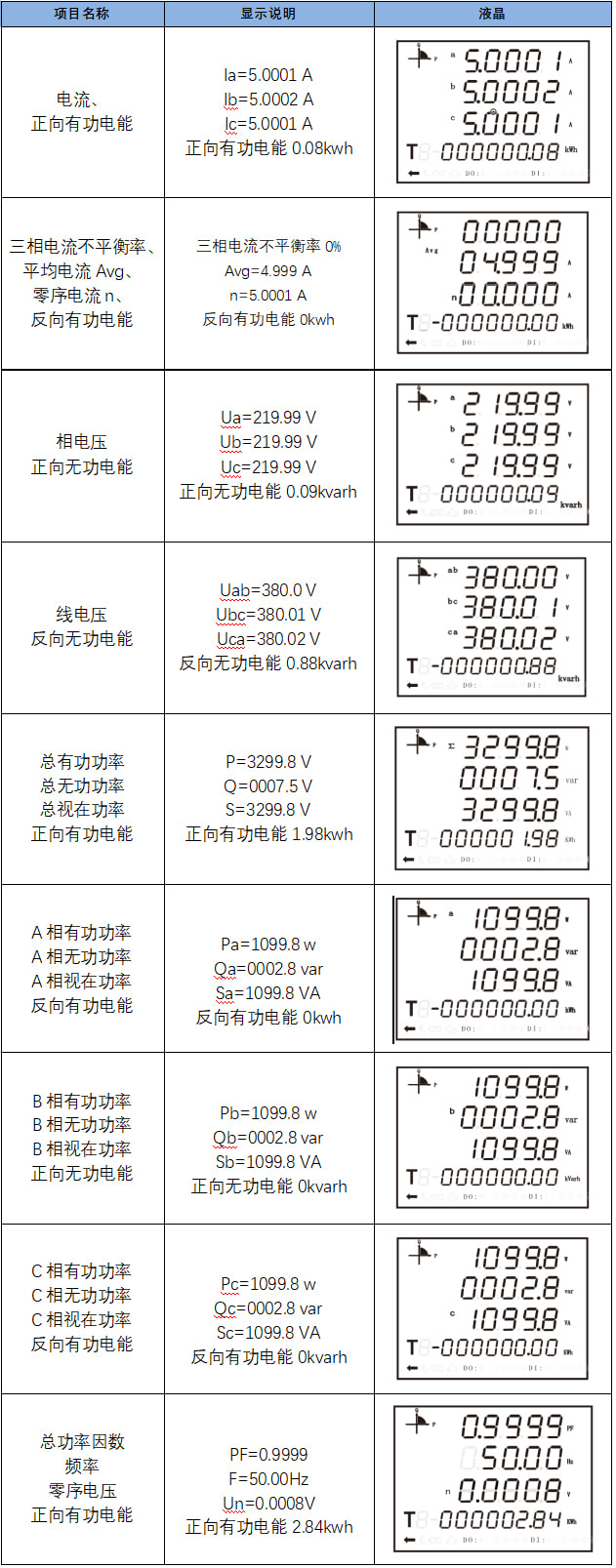

4.2数据显示

测量参数： 相电压、线电压、频率、电流、有功功率、无功功率、视在功率、

功率因数、开入量状态、继电器输出状态

查看流程：

在当前显示屏幕为测量参数时，可通过     键进行不同测量参数界面的切换。

4.3 无线测温温度参数

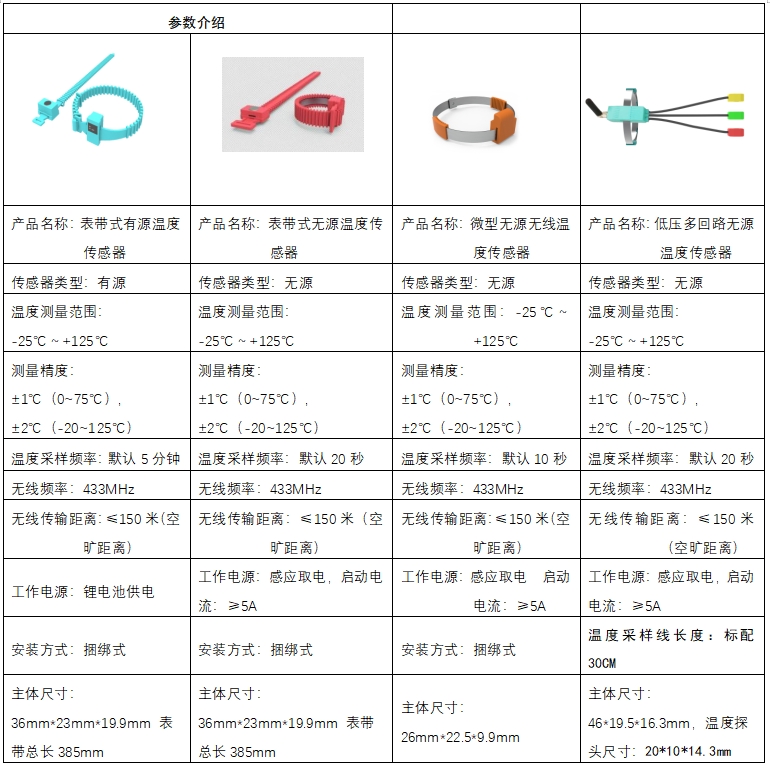

4.3.1 无线测温传感器参数

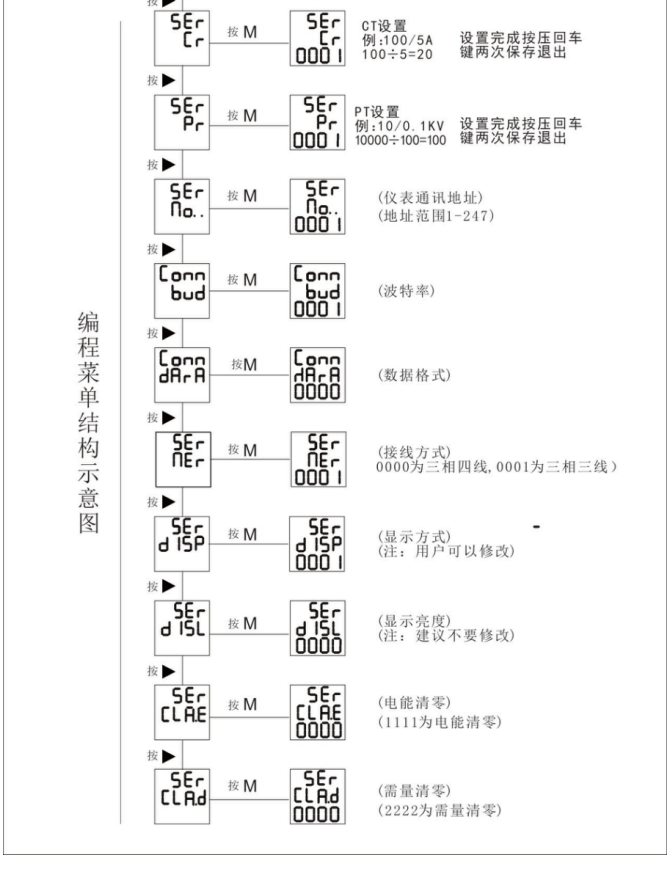

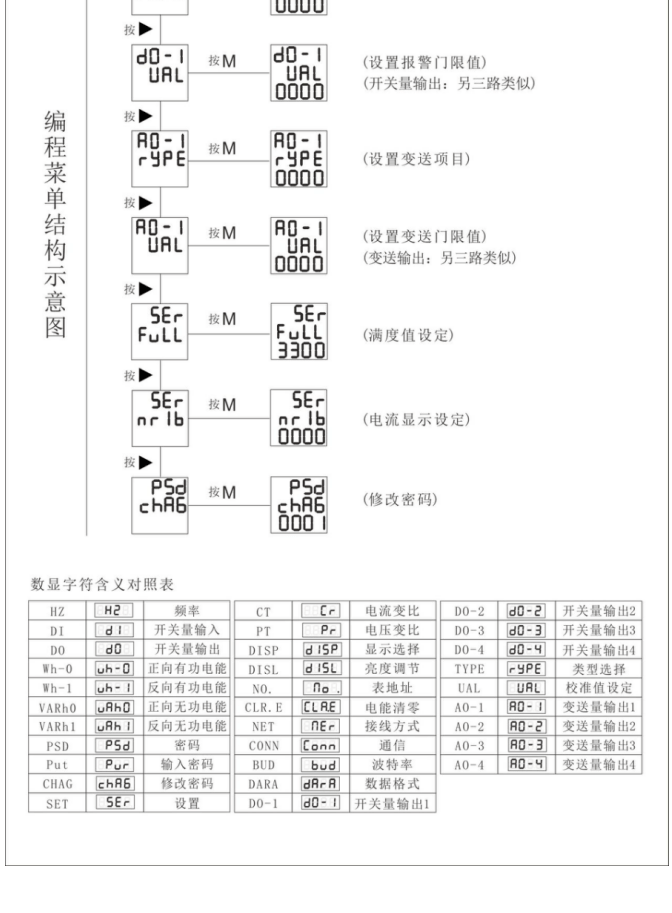

4.4 参数设置__菜单结构

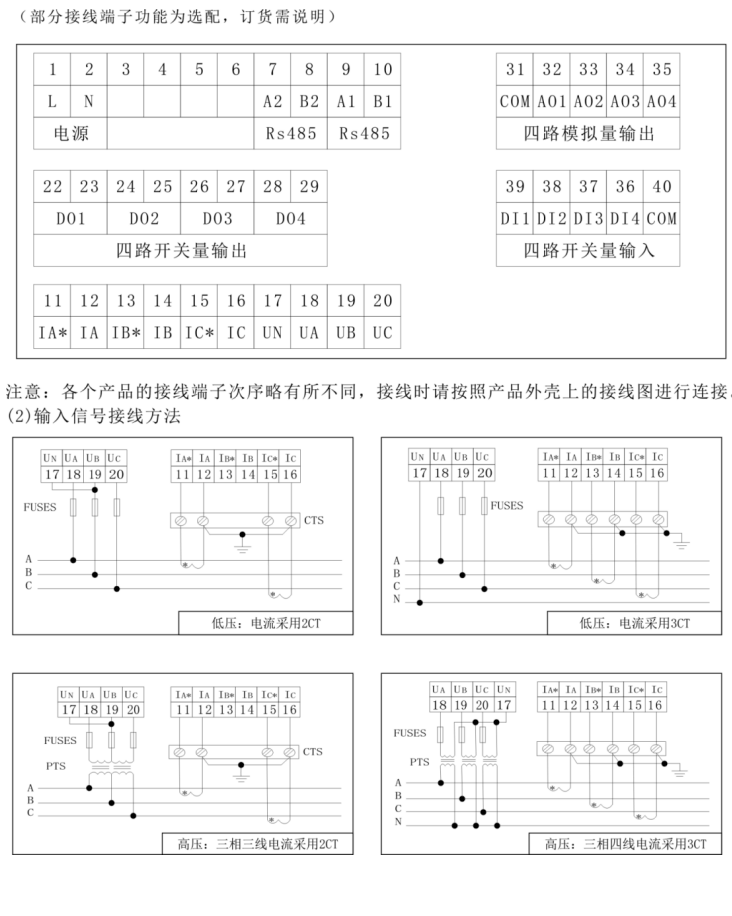

五、背部接线端子图

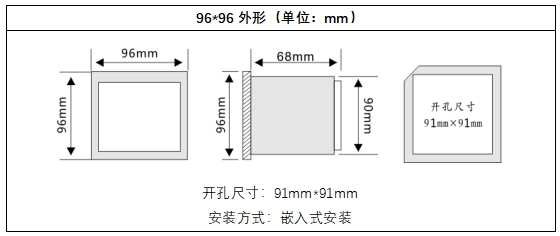

六、外形尺寸与安装方式

七、远程通讯

本仪表可提供串行异步半双工RS485通讯接口，采用标准Modbus_RTU通讯协议规约，各种数据信息均可在通讯线路上传送，在一条线路上可以同时连接多达32个仪表，通讯连接应使用带有铜网的双绞屏蔽线，线径不小于0.75平方毫米。布线时通讯线应远离强电电缆或其它强电场环境，组网时推荐采用总线型网络的连接方式，不建议采用星形或其它连接方式。

八、注意事项

·注意防止震动和冲击，不要在有灰尘和有腐蚀性气体的地方使用。

·输入导线不宜过长，如被测信号输入端较长时请使用双绞屏蔽线。

·若信号伴随高频干扰，应加装低通滤波器。

·长时间存放未使用时，请每个月通电一次且不少于4小时。

·长期保存应避免阳光直射，环境温度应在-20℃~70℃。

·如仪表无显示，应先检查仪表工作电源，电压是否在规定范围内。

·如显示不正常，检查输入信号是否正常以及信号接线端子是否拧紧。

·除非PT有足够功率否则不能使用PT信号同时做为仪表工作电源。

·CT回路中的电流接线端子螺丝务必拧紧，保证进/出线方向正确且接触可靠，以免导致测量不准或产生故障。
