应用

控制台和电源管理

服务器和网络管理

安全访问测试和开发实验室管理

工业和商业自动化

◆ 支持多路DTU/管理机/二次开发裸系统

◆支持最多8路RS-232/485串口

◆ 网口15KV空气放电以及8KV接触放电

◆串口隔离保护， 内置终端电阻可设

◆基于ARM9架构处理器，300MHz主频

◆内置 512M NAND FLASH

◆支持-40-80度工业级宽温

◆立即可用的Linux通信平台

◆支持4G无线连接

◆内置RTC时钟

CCET-8000-0系列是基于RISC架构工业级ARM9处理器构建的通信管理机，支持1个独立10/100M自 适应工业以太网、最多8个可选择的RS232/422/485串行通讯接口、内置带后备锂电池的RTC，可为用户提供 强大的运算能力和灵活多样的通讯模式。产品结构设计紧凑， 支持标准导轨式和壁挂式安装；

CCET-8000-0系列通信管理机内嵌128MB SDRAM和512MB Flash存储器以及最大支持32GB的TF卡， 设备支持双 电源输入端口， 所有串口独立光电隔离， 尤其适用于对可靠性和现场适应性要求较高的工业场合。

CCET-8000-0系列通信管理机内置各种通讯规约，有电力系统常见的101/102/103/104规约，也有工控现场使 用的多种PLC协议， 同时也支持各种物联网通讯协议MQTT等， 也包含有住建部能耗规约和环保规约。提供 配置工具， 客户可根据需求选择对应的协议库。

软件规格

支持协议库

CDT91

DLT645-1997版本

DLT645-2007版本

DNP3

IEC60870_5_101

IEC60870_5_102

IEC60870_5_103

IEC60870_5_104

ModbusRTU/Modbus TCP

OPC_XML_DA

SNMP

PLC_AB_DF1

PLC_AB_ETH

PLC_AB_LOGIX_CIP

PLC_GE_ETHERNET

PLC_MITSUBISHI_FX

PLC_MITSUBISHI_Q_TCP

PLC_OMRON_HOSTLINK

PLC_SIEMENS_S7_200_PPI

PLC_SIEMENS_S7_200_TCP

PLC_SIEMENS_S7_300_TCP

PLC_SIEMENS_S7_400_TCP

PLC_SIEMENS_S7_1200_TCP

PLC_SIEMENS_S7_1500_TCP

PLC_SIEMENS_S7_SMART

BACNET_MSTP

BACNET_BIP

BA_CJT1882004

212环保规约

OPC

住建部能耗规约

硬件架构

处理器：ARM9 300Mhz

SDRAM ：128M  (CCET-8000-2为64M)

NAND Flash ：128M/512M

系统参数

内核版本：Linux build root 4.4

编译器：gcc version 4.8.4

软件功能：SSH 、SCP 、NTC等

网络参数

LAN：独立10/100Mbps*2 ，RJ45

保护：内建15KV  ESD ，2.5kv电磁隔离

支持IPV4和IPV6协议

串口参数

串口数量：2/4/8路可选

串口信号：

RS-232 ：TxD ，RxD ，GND

RS-485-2w ：Data+ ，Data- ，GND

防护：2.5KV 光电隔离保护

USB接口： 1个，类型： 2.0

CAN口： 数量： 1个， 5.0间距接线端子

4G LET CAT1  (可选)

频段：GSM/EDGE   B3/8 ，LTE   FDD   B1/3/5/8 ，LTE   TDD B34/38/39/40/41

SIM卡接口： 3v/1.8V

天线接口：50Ω SMA天线连接头电源需求

等级：12V/24VDC

温室功耗：空载低于4.5W，满载低于5W；

工作环境

工作温度：-40°C ~ 85°C

启动温度：低温-40℃，高温85℃

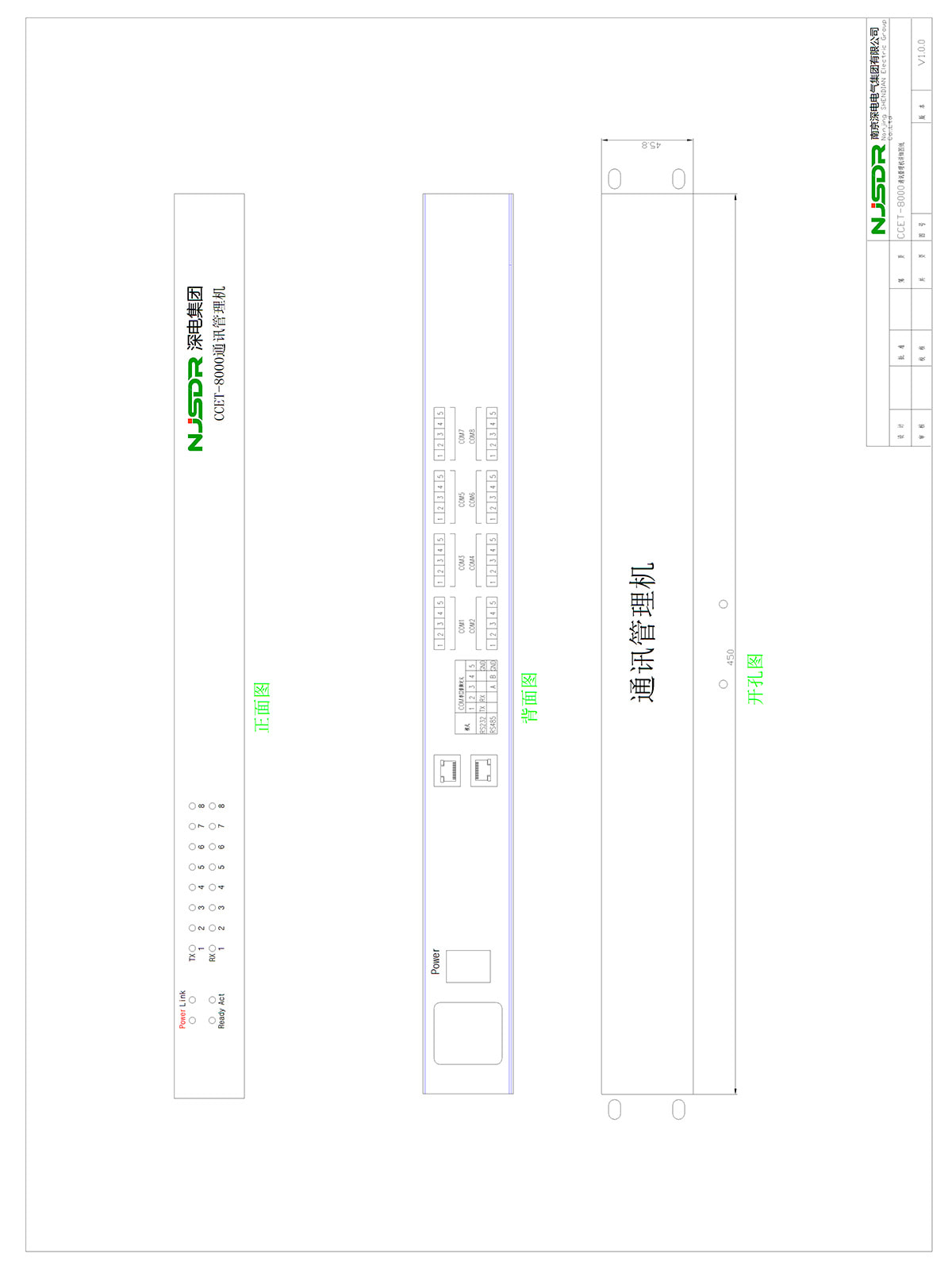

机械特性

安装方式

壁挂式、导轨
