第一节CCET-830系列产品介绍

一、概述

CCET-830系列分散式微机保护监控装置是根据“一个设备（一个间隔）一个装置”的全分散设计模式开发出来的开关柜上保护监控装置。装置机箱设计结构紧凑、密封性好、抗干扰、抗震动能力强，可满足35KV 及以下电压等级馈出线等设备的保护和监控需要。装置可根据用户要求灵活配置，以达到最佳性能价格比。通过不同的设定，可适用于线路保护（包括进线、出线）、分段保护、线路变压器组保护（含站、所用变）。

CCET-830系列微机保护及自动装置具有以下特点：

Ø 具有完整的保护功能和就地监视功能。根据用户需要，可选配通讯功能，以实现简单实用的综合监控功能。

Ø 选用高性能、高可靠性、高集成度的宽温军用或工业级芯片；高精度阻容元件；密封继电器，确保了装置高、低温环境下的可靠性。

Ø 全封闭抗干扰单元机箱，新型背插式结构设计，双层屏蔽，总线不外引，减少电磁干扰的影响。

Ø 按继电保护的可靠性要求设计监控系统，提高系统整体可靠性，以真正实现变电站无人值班。

Ø 开关遥信采用双位置采集，避免了开关操作遥信抖动问题。

Ø 装置具备完善的自检功能，发现装置工作不正常时可靠闭锁保护出口，保证装置不误动。

Ø 采用专用时钟芯片，由单独的晶振支持，带有备用电池，时钟即使在装置掉电后也能正确走时，使装置能准确记录各种故障信息。

Ø 内部线路板采用表贴工艺，所用元器件全部采用一线品牌，保证了装置的可靠性稳定性

Ø装置具有三级看门狗，外部硬件看门狗、CPU硬件定时器看门狗和软件看门狗，保证装置在任何情况下不会死机。

Ø具有高速磁隔离技术的RS485通讯接口和CAN通信接口，通讯稳定可靠，RS485口通信采用MODBUS-RTU协议可通过设置来选择，CAN通信接口采用IEC60870-5-104协议。

Ø 装置中软件采用模块化设计，具有多种冗余措施，并经过了长时间的现场运行考验，程序运行稳定可靠。

Ø 采用全中文液晶显示界面，多层菜单显示，显示信息丰富，人机界面友好，无需复杂培训即可完成调试工作。

二、技术参数

2.1 额定数据

交流电流5A、1A

交流电压100V

交流频率50HZ

直流电压220V、110V

2.2 功率消耗

交流电流回路IN=5A每相不大于0.5VA

交流电压回路U=UN每相不大于0.2VA

直流电源回路正常工作不大于8W

保护动作不大于10W

2.3 过载能力

交流电流回路：2倍额定电流         连续工作

10倍额定电流        允许工作10S

40倍额定电流        允许工作1S

交流电压回路：1.2倍额定电压连续工作

直流电源回路：80％～110％额定电压  连续工作

2.4 测量误差

电流不大于±0.5%

电压不大于±0.3%

功率不大于±1.0 %

2.5 温度影响

正常工作温度-10℃～55℃范围内动作值因温度变化而引起的变差不大于±1％

2.6 允许环境条件

正常工作温度-10℃～55℃

相对湿度45％～90％

大气压力80～110kpa

2.7 抗干扰性能

⑴  脉冲干扰试验

能承受频率为1MHZ及100KHZ电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验.

⑵  静电放电抗扰度测试

能承受IEC61000-4-2标准Ⅳ级、试验电压8KV的静电接触放电试验。

⑶  射频电磁场辐射抗扰度测试

能承受IEC61000-4-3标准Ⅲ级、干扰场强10V/M的辐射电磁场干扰试验。

⑷  电快速瞬变脉冲群抗扰度测试

能承受IEC61000-4-4标准Ⅳ级的快速瞬变干扰试验。

⑸浪涌(冲击) 抗扰度试验

能承受IEC61000-4-5标准Ⅳ级、开路试验电压4KV的浪涌干扰试验。

⑹  供电系统及所连设备谐波、谐间波的干扰试验

能满足IEC61000-4-7标准B级、电流和电压的最大允许误差不大于测量值 的5％。

⑺  电源电压暂降、短时中断和电压变化的抗扰度试验

能承受IEC61000-4-11标准70％UT等级的电压暂降、短时中断干扰试验。

⑻振荡波抗扰度试验

能承受IEC61000-4-12标准Ⅳ级阻尼振荡波干扰试验，以及电压幅值共模4KV、差模2KV的Ⅳ级振铃波干扰试验。

⑼  工频磁场抗干扰度

能承受IEC61000-4-8标准Ⅳ级持续工频磁场干扰试验。

⑽  阻尼振荡磁场抗干扰度

能承受IEC61000-4-10标准Ⅳ级阻尼振荡磁场干扰试验。

2.8 绝缘耐压性能

交流输入对地：大于100兆欧

直流输入对地：大于100兆欧

信号及输出触点对地：大于100兆欧

开入回路对地：大于100兆欧

能承受2KV/1min的工频耐压，5KV的冲击电压

2.9 机械性能

⑴振动

能承受GB/T 7261中16.3规定的严酷等级为I级的振动耐久能力试验

⑵冲击

能承受GB/T 7261中17.5规定的严酷等级为I级的冲击耐久能力试验

⑶碰撞

能承受GB/T 7261中第18章规定的严酷等级为I级的碰撞试验

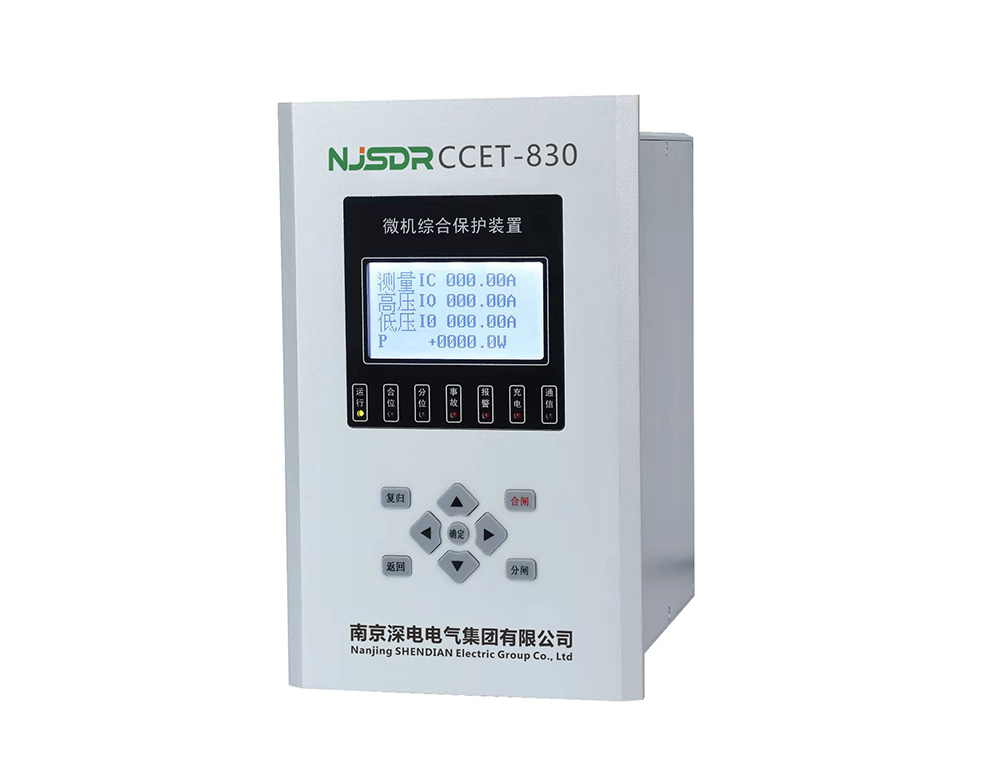

第二节CCET-830综合微机保护装置

一、概述

CCET-830微机综合保护装置及自动装置是我公司为了适应电力系统各发电厂、变电站、配电站等对继电保护的要求而专门开发的新一代微机型继电保护设备。为35KV及以下电压等级架空线路、电缆线路、变压器、电动机、电容器等一次设备提供完善的保护功能,既可以分散在开关柜就地安装，也可以集中组屏安装。完善的设计保证了装置可以在恶劣环境下长期、可靠地运行。

二、保护配置及工作原理

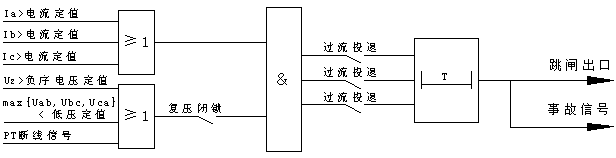

2.1三段式过流保护（速断保护，限时速断，过电流保护）

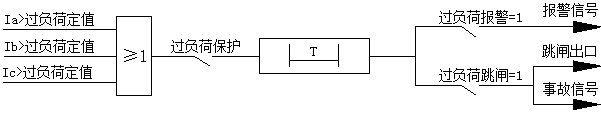

2.2过负荷保护

2.3反时限过流保护

装置设有反时限过流保护，可由软压板进行投退。保护出口于跳闸或告警可通过控制字设定。

特性1、2、3采用了国际电工委员会标准（IEC255-4）和英国标准规范（BS142.1966）规定的三个标准特性方程，分别列举如下：

特性1（一般反时限）：

特性2（非常反时限）：

特性3（极端反时限）：

以上三个方程式中，I为保护采集电流；t为动作时间；Ip为电流基准值，取反时限过流保护启动电流；Tp为时间常数，取反时限过流保护时间常数。

2.4过电压保护

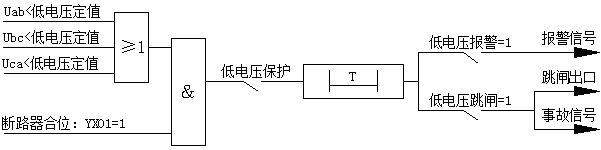

2.5低电压保护

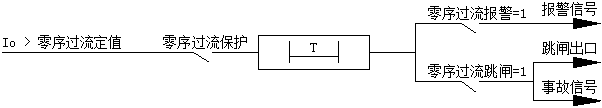

2.6三段式零序过流保护（零序过流1段，零序过流2段，零序过流3段）

2.7零序过压护

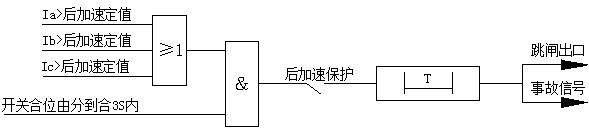

2.8合闸后加速保护

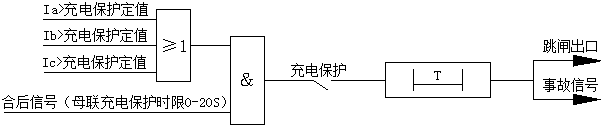

2.9充电保护

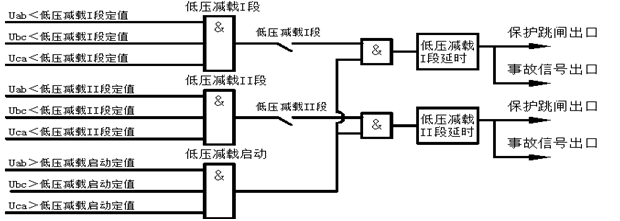

2.10两段低压减载保护

2.11低频保护

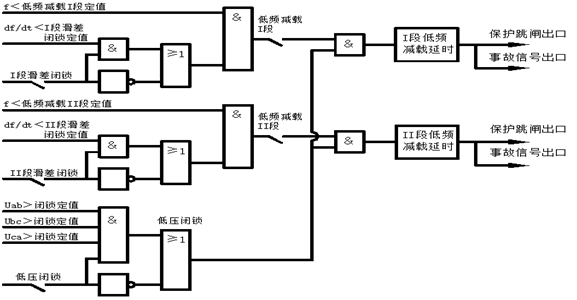

2.12两段低频减载保护

2.13一次自动重合闸

2.13.1 启动方式

三相一次重合闸启动方式：重合闸功能只在三段式过流保护（速断，过流I断,过流II断）零序过流保护动作跳闸后进入重合闸逻辑判断过程，如果此时无闭锁条件，经延时后就对开关进行重合操作，重合闸必须在充电完成后才能动作。

2.13.2充电条件

重合闸满足以下条件后开始充电，达到15秒后充电完成，置充电标志，重合闸逻辑投入。

① 开关处于合位

无闭锁重合闸信号

2.13.3锁重合闸条件

下面任一条件满足，闭锁重合闸：

① 过负荷动作

② 反时限过流保护动作

③ 反时限零序过流保护动作

④ 过压保护动作

⑤ 失压保护动作

⑥ 弹簧未储能开入

⑦ 重瓦斯开入

⑧ 轻瓦斯开入

⑨ 超温开入

⑩ 高温开入

2.14非电量保护

本装置具有轻瓦斯报警、重瓦斯跳闸、高温报警、超温跳闸、四个本体保护开关量输入接口。开入量电源为内部24V供电，硬件和软件都进行了抗干扰设计，可以可靠分辨到10ms脉冲信号。

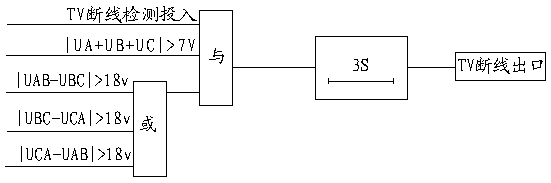

2.15PT断线检测

PT断线采用以下判据：

①三个线电压均小于18V，且任一相电流大于0.5A，经过3秒判为三相断线；

②任两个线电压差大于18V时,经过3秒判为不对称断线；

判据①是用来判别对称性三相断线

判据②是用来判别不对称性PT断线

3.12CT断线检测

CT断线采用以下判据；

①三相保护电流最大值大于设定启动点流；

②三相保护电流最大值大于三相保护电流最小值的三倍；

判据①判据②同时满足且CT断线监测控制字投入延时5S报CT断线事件。判据②是用来判别不对称性CT断线

四、定值表

速断保护

限时速断

过电流保护

反限时限过流

过负荷

零序过流1段

零序过流2段

零序过流3段

合闸后加速保护

重合闸

过压保护

低电压保护

零序过压保护

充电保护

低压减载1段

低压减载2段

低频保护

低频减载1段

低频减载2段

非电量保护

CT断线

PT断线

其他

第四节CCET-833电压互感器监测装置

一、概述

本装置适用于35KV及以下电压等级的双母线或单母线分段下的PT自动切换、低电压保护、过电压保护及接地绝缘监视。既可以分散在开关柜就地安装，也可以集中组屏安装。完善的的设计保证了装置可以在恶劣环境下长期、可靠地运行。

三、保护配置及工作原理

3.1 PT并列条件

PT并列需满足以下条件

1：母联断路器处在合位

2：1#PT和2#PT任一一个处在工作位置，另一个处在退出位置。

当同时满足以上条件的情况下才能进行并列操作，否则保护是不会并列的。

3.2 PT自动切换

当单母分段按单母（或双母按双母并列）方式运行时，如果两端PT中有一组发生故障或检修而停用时，本装置会根据PT并列条件将两段PT二次小母线并列运行。ＰＴ并列后，当母联合位置由合到分时，PT切换装置会自动解列。

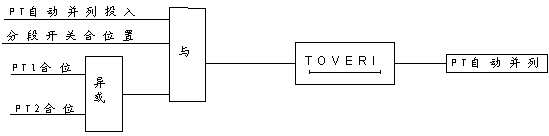

ＰＴ自动并列原理如下图所示：

3.3低电压保护

本装置实时监测两段母线电压，当发生母线低电压时，装置经整定的延时后动作于低电压出口，Ⅰ、Ⅱ段母线低电压保护原理相同，如下图所示：

3.4接地保护

在小电流接地电网中，当母线电压互感器开口三角电压大于接地保护整定值时，经整定的延时后判该段母线接地。

3.5 PT断线检测功能

装置具有PT断线检查功能，当装置监测到PT断线时动作于PT断线告警信号，

PT断线判据如下：

且任意两个线电压模值之差大于18V,满足以上条件后经延时3S后报PT断线，原理框图如下图所示：

四、定值表

第五节CCET-831进线备自投保护装置

一、概述

CCET-831线路备自投保护适用于两路进线带一条母线的系统，能实现两条进线一主一备备自投模式及自复，还可以实现两条进线互为主备模式，同时能够满足35KV及以下电压等级的架空线路、电缆线路的相关保护功能。既可以分散在开关柜就地安装，也可以集中组屏安装。完善的设计保证了装置可以在恶劣环境下长期、可靠地运行。

三、备自投工作原理

3.1 线路备自投的运行方式

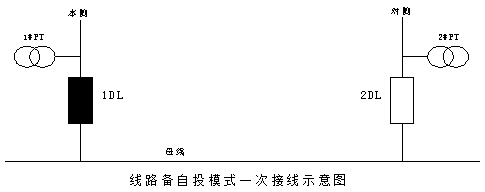

线路备自投运行方式如下图所示，为两进线向单母线供电，在此模式下，一条进线作为主供电源向母线供电，另一条进线作为备用电源，在主电源失电的情况下，跳开主供电源然后合备用电源使系统运行在由备用电源向母线供电的模式下。

3.2 备自投的工作原理

3.2.1主备模式

对于进线一主一备的工作方式，可实现备用电源的自动投入和工作电源的自动恢复。

下面以本侧（1DL）进线为主进线为例说明动作过程（PT装于进线侧）：

充电条件：

a)本侧进线有压，对侧进线有压，1DL合，2DL分。

b)无外部闭锁条件

经设定的充电延时时间后充电完成

放电条件：

a)装置检测到有PT故障

b)有外部闭锁信号

动作过程：当充电完成后

a)当本侧进线失压后，经本侧备自投延时（定值设置）后分1DL,在确认1DL分开后经合闸延时（定值设置）合2DL。确认2DL合上后装置报备自投成功。

逆向动作条件：

a)本侧进线无压，对侧进线有压，1DL分，2DL合。

b)无外部闭锁条件

经设定的充电延时时间后充电完成

放电条件：

a)装置检测到有PT故障

b)有外部闭锁信号

动作过程：当充电完成后

a)当本侧进线有压后，经逆向备自投延时（定值设置）后分2DL,在确认2DL分开后经合闸延时（定值设置）合1DL。确认1DL合上后装置报逆向备自投成功。

3.2.2 两进线互为备用模式

对于两进线互为备用的工作方式，装置不存在逆向运行，其动作过程说明如下（PT装于进线侧）：

充电条件：

a)本侧有压，对侧有压

b) 1DL（或2DL）合，2DL（或1DL）分

c)无外部闭锁条件

经设定的充电延时时间后充电完成。

放电条件：

a) 1DL（或2DL）分

b)装置检测到有PT故障

c)有外部闭锁信号

动作过程：当充电完成后

a)本侧（或对侧）失压且本侧（或对侧）无流（在线路检无流投入情况下），对侧（或本侧）有压，经本侧（或对侧）备自投延时（定值设定）后跳1DL（或2DL）,确认1DL（或2DL）跳开后经合闸延时（定值设定）合2DL（或1DL）,确认2DL（或1DL）合上后装置报备自投成功。

四、保护功能工作原理

4.1 速断保护

本装置提供电流速断保护,任一相分段保护电流大于速断整定值时保护跳闸动作。

4.2定时限过流保护

本装置提供定时限过流保护。任一相分段保护电流大于过流整定值并达到整定延时后保

护跳闸动作。定时限过流保护包括过流Ⅰ段，过流Ⅱ段。

4.3 过负荷保护

本装置提供过负荷保护。过负荷元件监视三相分段保护电流，当任一相分段保护电流大于整定值并达到整定延时后保护动作，动作方式可选择告警或跳闸。

4.4 反时限过流保护

装置设有反时限过流保护，可由软压板进行投退。本装置共集成了3种特性的反时限过流保护，用户可根据需要通过控制字选择任何一种特性的反时限曲线，保护出口于跳闸或告警可通过控制字设定。

特性1、2、3采用了国际电工委员会标准（IEC255-4）和英国标准规范（BS142.1966）规定的三个标准特性方程，分别列举如下：

特性1（一般反时限）：

特性2（非常反时限）：

特性3（极端反时限）：

以上三个方程式中，I为保护采集电流；t为动作时间；Ip为电流基准值，取反时限过流保护启动电流；Tp为时间常数，取反时限过流保护时间常数。

4.5 PT故障检查

当1#进线（母线）无压且1#进线有流，装置延时5秒报1#PT故障事件，当2#进线（母线）无压且2#进线无流，装置延时5秒报2#PT故障事件

4.6 CT断线检测

CT断线采用以下判据：

①三相保护电流最大值大于设定启动电流；

②三相保护电流最大值大于三相保护电流最小值的三倍；

判据①判据②同时满足且CT断线检测控制字投入延时5秒报CT断线事件

五、定值表

5.3备自投工作方式设置

主备模式

备自投工作方式设置（假定1#进线为主电源，2#进线为备用电源）（自投自复）

备自投工作方式设置（假定1#进线为主电源，2#进线为备用电源）（自投不自复）

互为主备

备自投工作方式设置（假定本侧与对侧互为主备电源）（互为主备）

第六节CCET-832母联备自投保护装置

一、概述

本装置适用于多种一次接线方式，可实现工作电源失电后备用电源的自动投入，还可实现工作电源恢复后的自动恢复，同时还可对分段提供速断、过流等保护功能。既可以分散在开关柜就地安装，也可以集中组屏安装。完善的设计保证了装置可以在恶劣环境下长期、可靠地运行。

三、备自投工作原理

3.1 备自投的基本方式

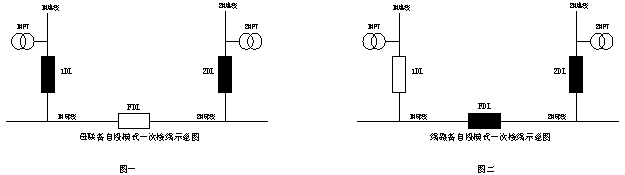

此装置适用于如下图所示母联分段供电方式，备自投方式分为母联备自投方式（也称为桥模式）和进线备自投方式。母联备自投方式（图一）为两条进线分别带一条母线，在一条进线失电的情况下跳开失电进线，然后合分段开关使系统运行在一条进线带两条母线的状态。进线备自投方式（图二）为主进线带两条母线，另一进线作为备用电源，在主进线失电的情况下跳开主进线合备用进线，使系统运行在备用进线带两条母线的状态。

3.2 各方式的工作原理

3.2.1母联或桥开关模式

对于母联备自投方式，当PT装于母线侧时，本装置可实现备用电源自动投入的功能。当PT装于进线侧时，本装置除具有备用电源自动投入的功能外，还具有工作电源自动恢复的功能。为防止PT断线导致备自投误动，取进线电流作为进线失压闭锁判据,此项可通过控制字投退。

3.2.1.1母联或桥开关模式

此模式下电压可取进线电压也可取母线电压。

充电条件：

a) 1#进线（母线）有压，2#进线（母线）有压

b) 1DL合，2DL合，FDL分

c)无外部闭锁条件

经设定的充电延时时间后充电完成

放电条件：

a) FDL合

b) 装置检测到有PT故障

c) 有外部闭锁信号

动作过程：当充电完成后：

a)当 1#进线（或2#进线）失压且1#进线（或2#进线）无流（在线路检无流投入情况下）

2#进线（或1#进线）有压，则经桥备自投延时（定值设定）后跳1DL（或2DL）,确认1DL

（或2DL）跳开后经合闸延时（定值设定）后合FDL,确认FDL合上后装置报备自投成功。

3.2.1.2母联或桥开关模式自复

即系统准备恢复原有运行方式的条件：此模式只能取进线电压。

充电条件：

a) 1#进线（或2#进线）失压，2#进线（或1#进线）有压，1DL（或2DL）分，2DL（或1DL）合，FDL合

b)无外部闭锁条件

经设定的充电延时时间后充电完成。

放电条件：

b) 装置检测到有PT故障

c) 有外部闭锁信号

动作过程：当充电完成后

a) 当1#进线（或2#进线）有压时，经逆向备自投延时后（定值设定）分FDL，在确认FDL跳开后经合闸延时（定值设定）合1DL（或2DL）。确认1DL（或2DL）合上后报逆向备自投成功。

3.2.2进线备自投模式

对于图2的系统运行可分为两种工作方式：进线一主一备，两进线互为备用。此时，母联一直处于合位。

3.2.2.1进线一主一备模式

对于进线一主一备的工作方式，可实现备用电源的自动投入和工作电源的自动恢复。

下面以1#进线为主进线为例说明动作过程（PT装于进线）：

充电条件：

a) 1#进线有压，2#进线有压

b) 1DL合，2DL分，FDL合

c)无外部闭锁条件

经设定的充电延时时间后充电完成

放电条件：

a) 1DL分

b) 装置检测到有PT故障

c) 有外部闭锁信号

动作过程：当充电完成后

a) 1#进线失压且1#进线无流（在线路检无流投入情况下），2#进线有压，则经进线I备自投延时（定值设定）后跳1DL,确认1DL跳开后经合闸延时（定值设定）后合2DL,确认2DL合上后装置报备自投成功

3.2.2.2进线备自投模式自复

即系统准备准备工作电源的自动恢复。此模式只能取进线电压。

充电条件：

a)2#进线有压，1#进线失压，2DL合，1DL分，FDL合。

b)无外部闭锁条件

经设定的充电延时时间后充电完成

放电条件：

a) 装置检测到有PT故障

b) 有外部闭锁信号

动作过程：当充电完成后

a) 1#进线有压后，经逆向备自投延时（定值设置）后分2DL,在确认2DL分开后经合闸延时（定值设置）合1DL。确认1DL合上后装置报逆向备自投成功。

3.2.2.3 两进线互为备用模式

对于两进线互为备用的工作方式，装置不存在逆向运行，其动作过程说明如下：

此模式电压取进线电压。

充电条件：

a) 1#进线有压，2#进线有压

b) 1DL（或2DL）合，2DL（或1DL）分，FDL合

c)无外部闭锁条件

经设定的充电延时时间后充电完成。

放电条件：

a) 1DL（或2DL）分

b) 装置检测到有PT故障

c) 有外部闭锁信号

动作过程：当充电完成后

a) 1#进线（或2#进线）失压且1#进线（或2#进线）无流（在线路检无流投入情况下），2#进线（或1#进线）有压，经进线备自投延时（定值设定）后跳1DL（或2DL）,确认1DL（或2DL）跳开后经合闸延时（定值设定）合2DL（或1DL）,确认2DL（或1DL）合上后装置报备自投成功。

四、保护功能工作原理

4.1 速断保护

本装置提供电流速断保护,任一相分段保护电流大于速断整定值时保护跳闸动作。

4.2定时限过流保护

本装置提供定时限过流保护。任一相分段保护电流大于过流整定值并达到整定延时后保

护跳闸动作。定时限过流保护包括过流Ⅰ段，过流Ⅱ段。

4.3 过负荷保护

本装置提供过负荷保护。过负荷元件监视三相分段保护电流，当任一相分段保护电流大于整定值并达到整定延时后保护动作，动作方式可选择告警或跳闸。

4.4 PT故障检查

当1#进线（母线）无压且1#进线有流，装置延时5秒报1#PI故障事件，当2#进线（母线）无压且2#进线无流，装置延时5秒报2#PT故障事件

五、定值表

5.3备自投工作方式设置

1桥运行模式

备自投工作方式设置（1#进线和2#进线各带一段母线，母联分位置）（自投自复）

备自投工作方式设置（1#进线和2#进线各带一段母线，母联分位置）（自投不自复）

2主备模式

备自投工作方式设置（假定1#进线为主电源，2#进线为备用电源）（自投自复）

备自投工作方式设置（假定1#进线为主电源，2#进线为备用电源）（自投不自复）

备自投工作方式设置（假定1#进线2#进线互为主备电源）（互为主备）

第七节原理图与端子接线图

一、CCET-830综合微机保护装置

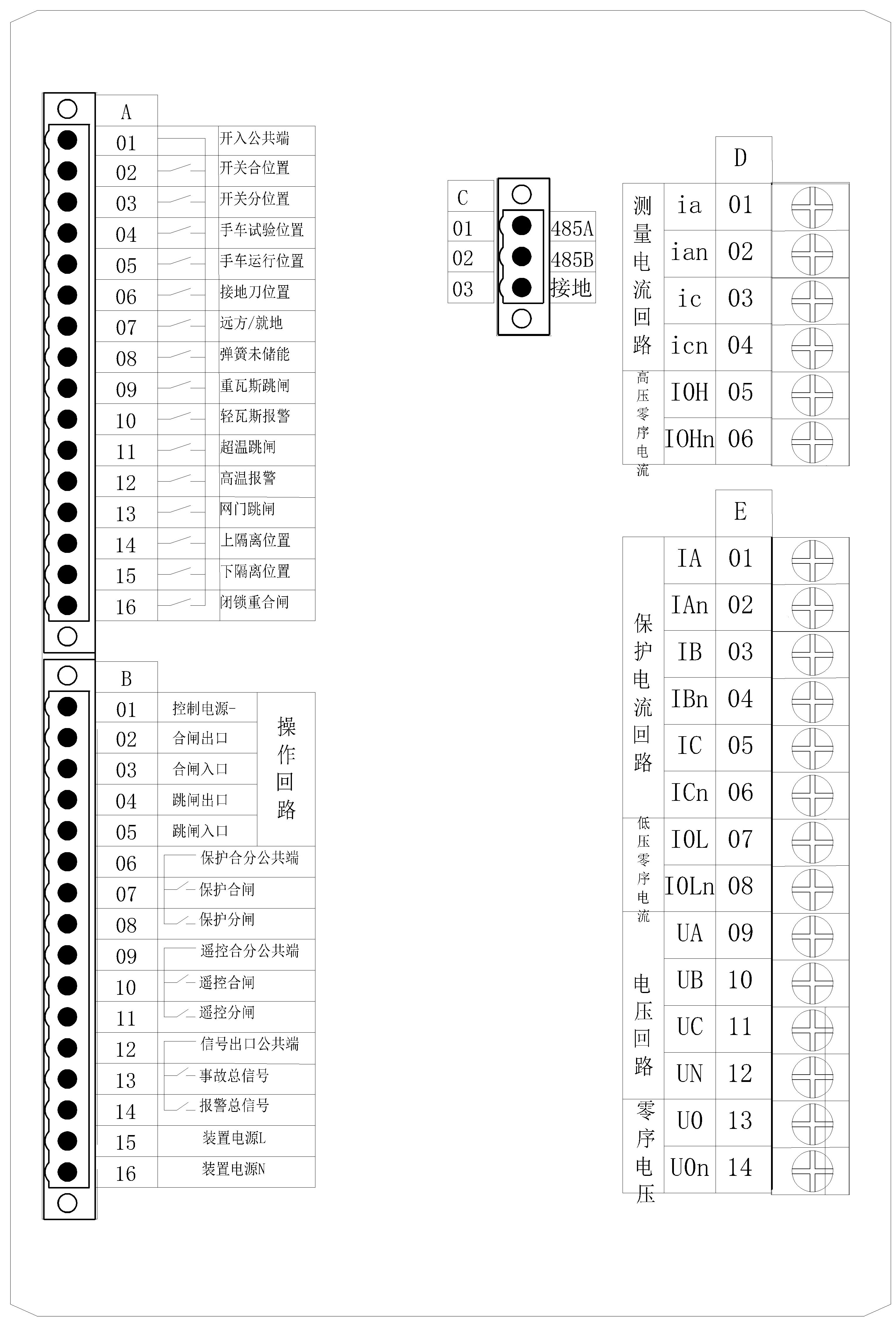

CCET-830综合微机保护端子图

CCET-830 综合微机保护接线原理图

二、CCET-831进线备自投保护

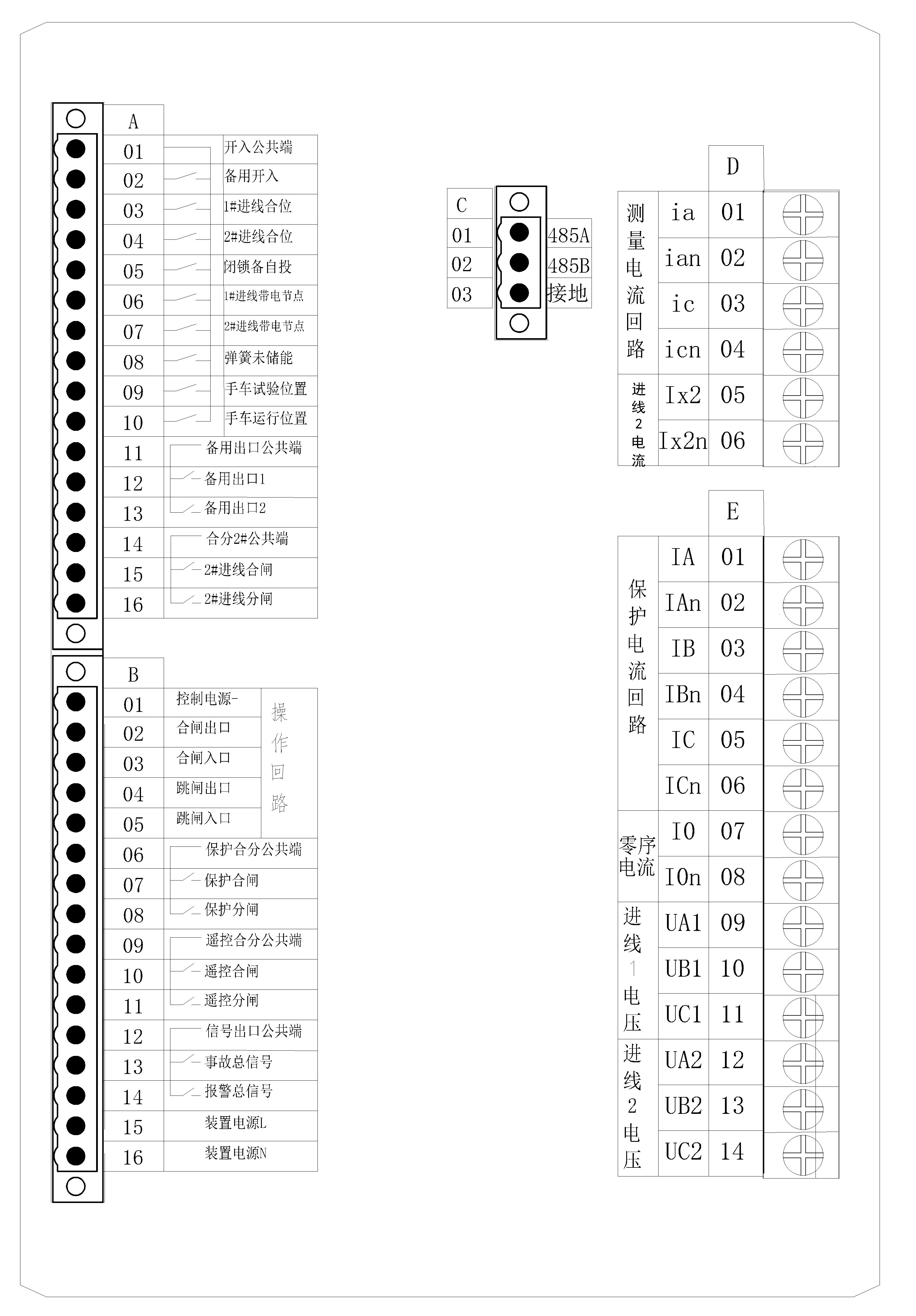

CCET-831进线备自投保护端子图

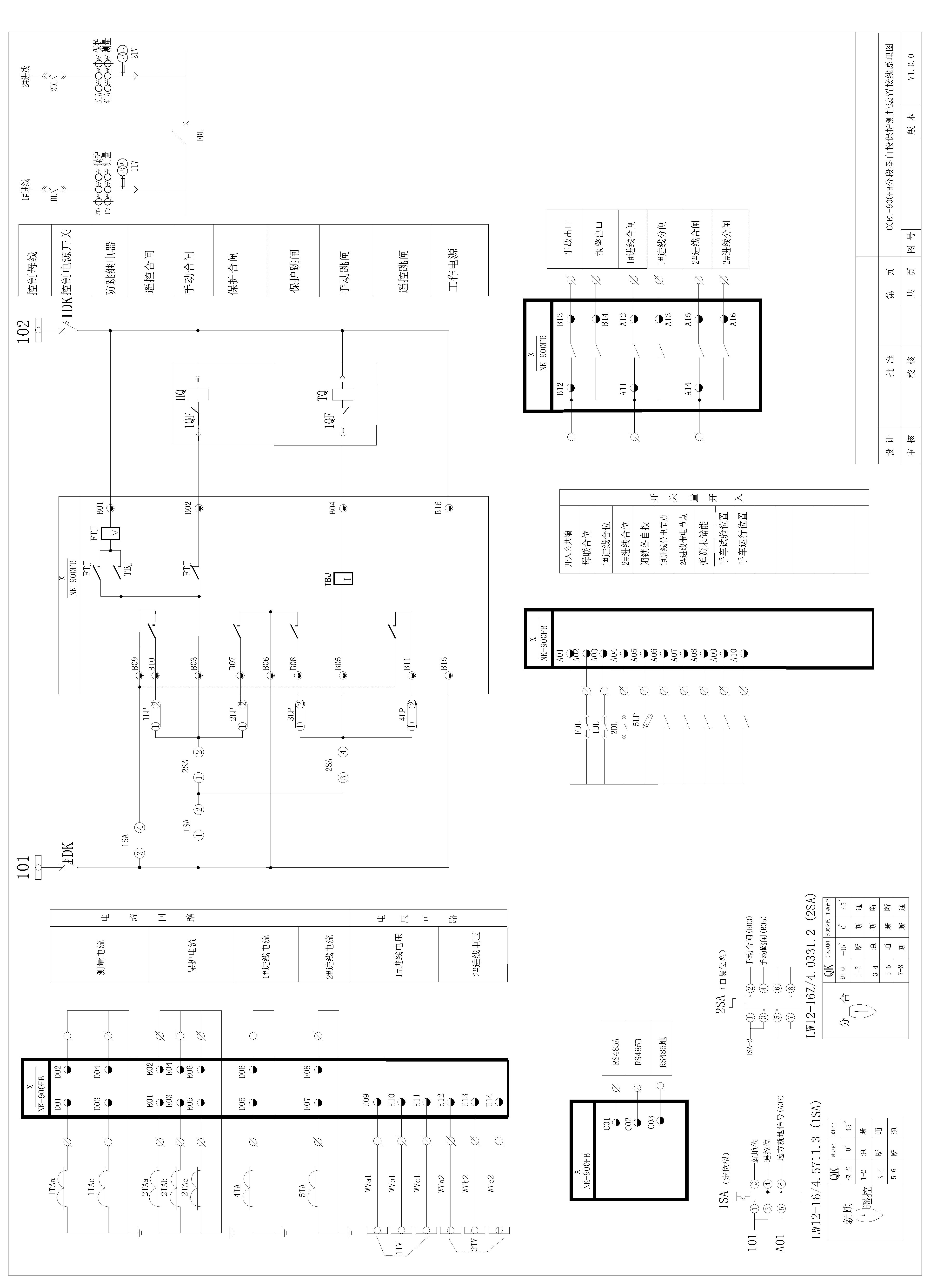

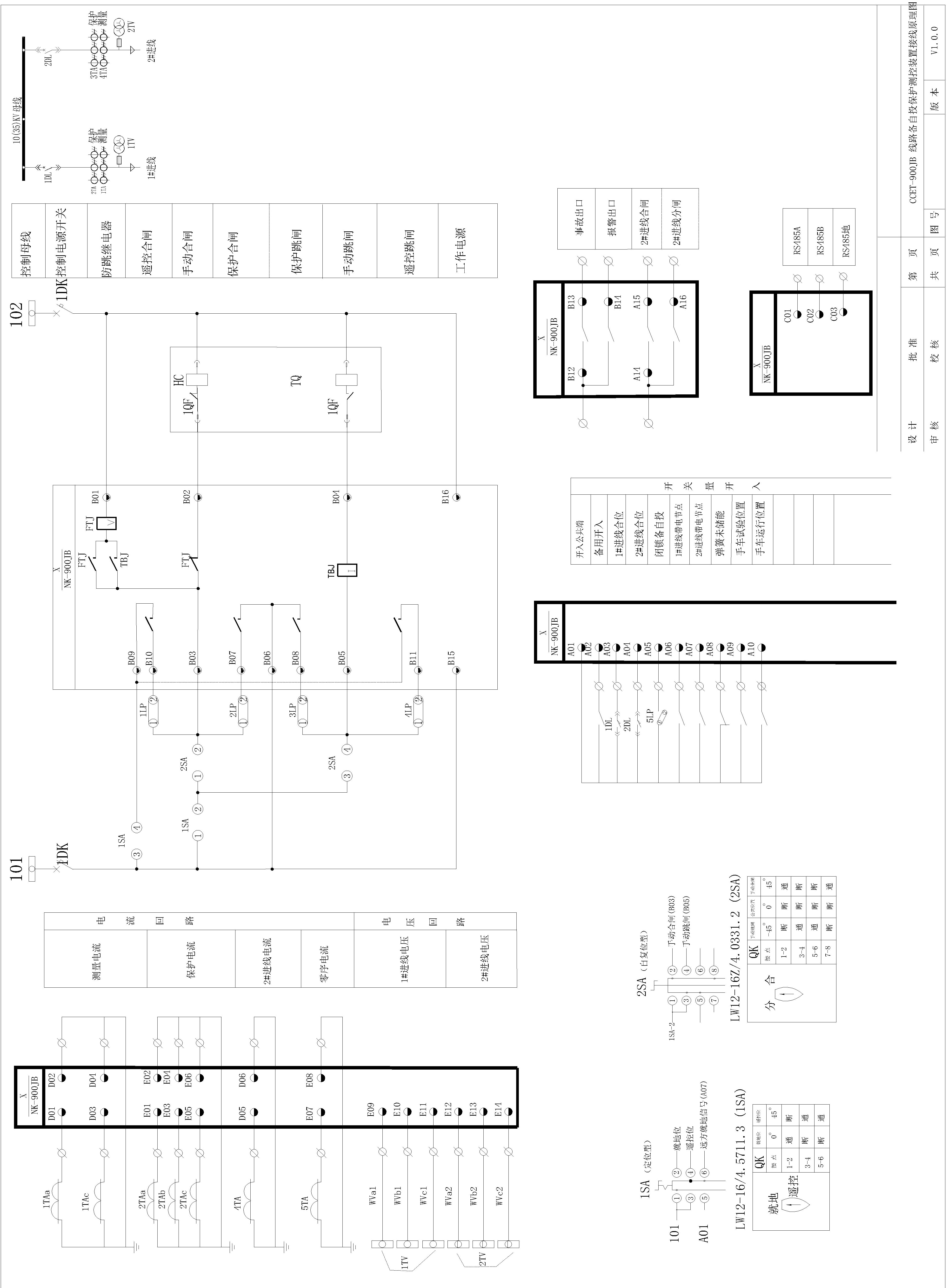

CCET-831进线备自投原理图

三、CCET-832分段备自投

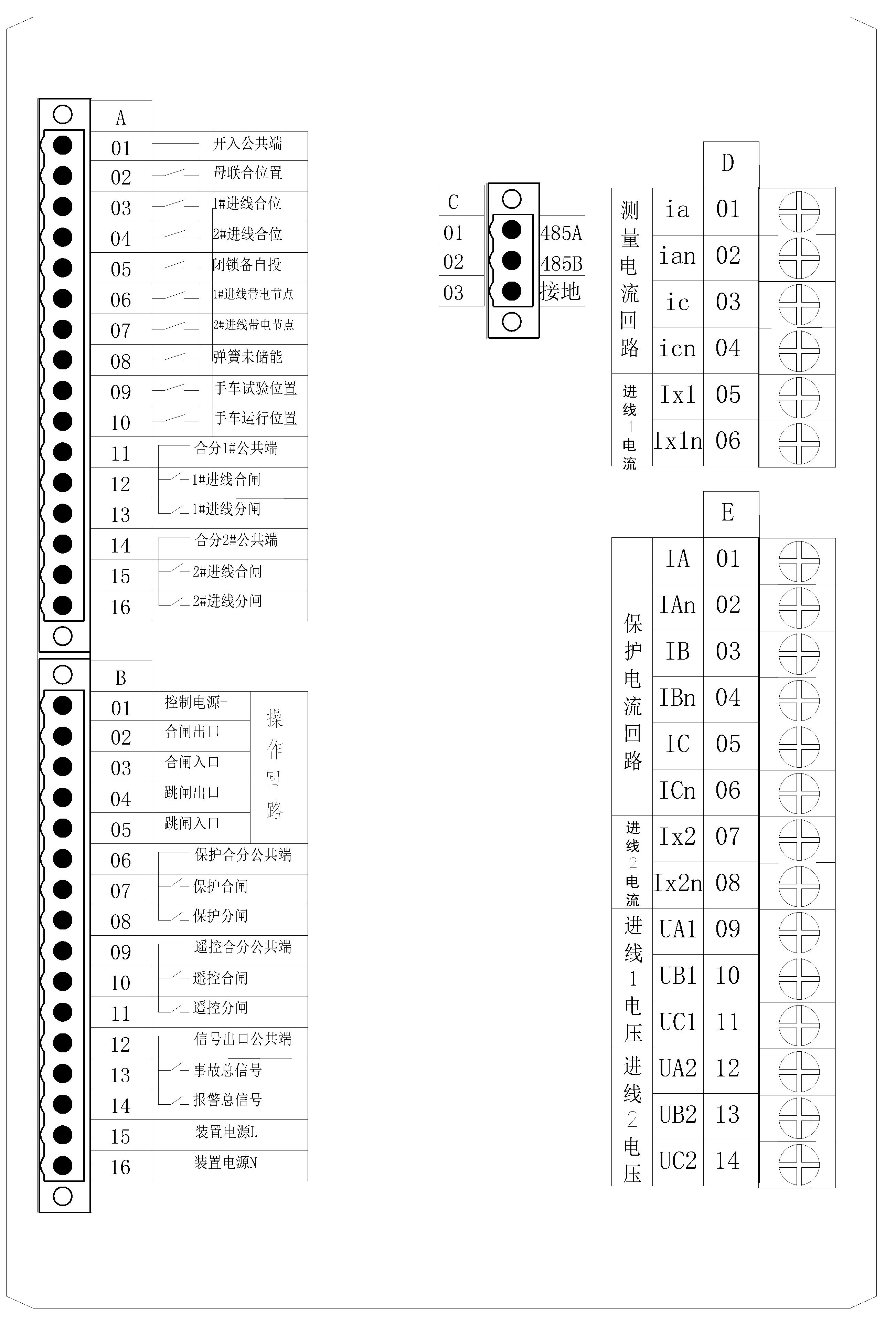

CCET-832分段备自投端子图

CCET-832分段备自投原理图

四、CCET-833 电压互感器并列保护装置

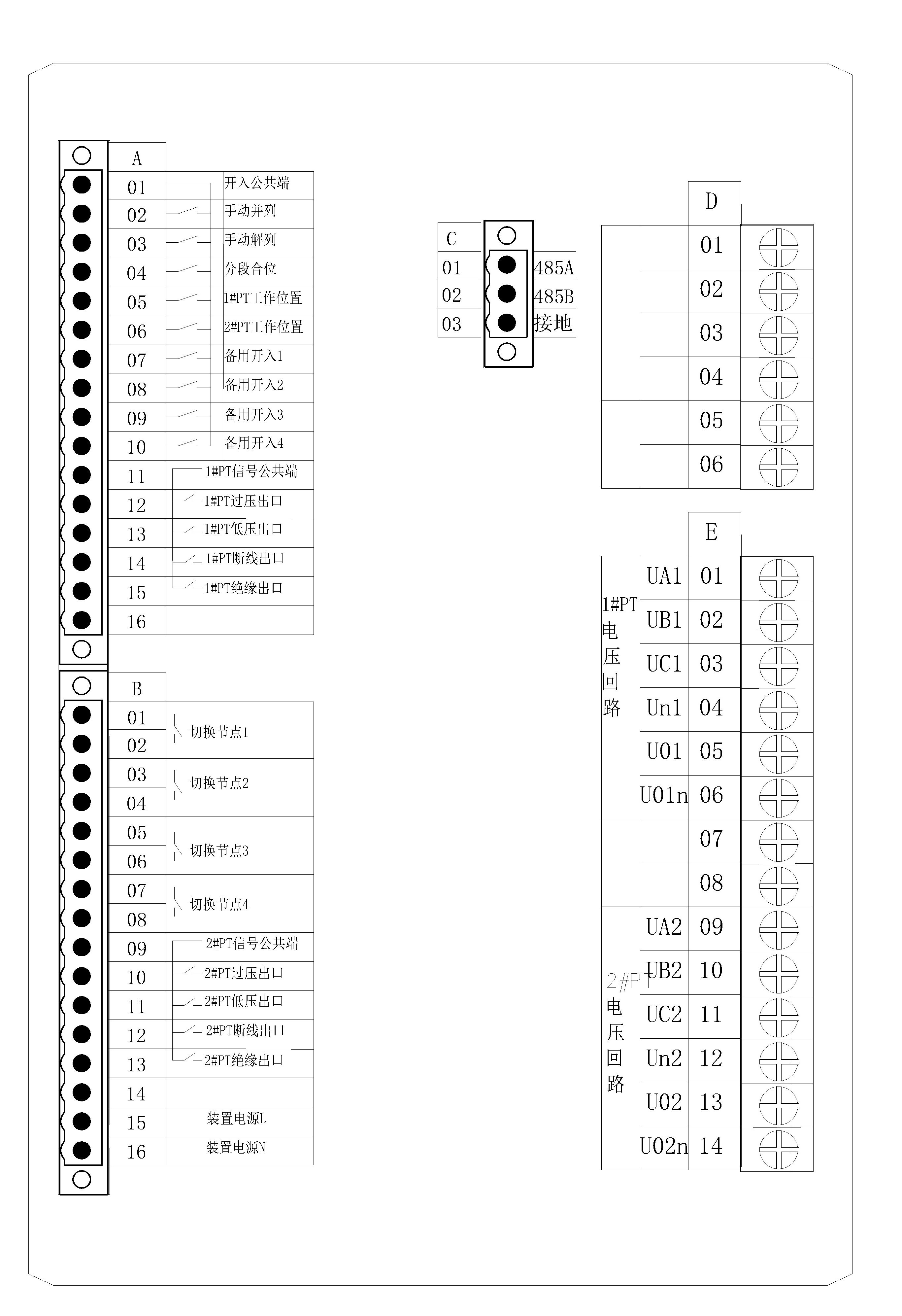

CCET-833电压互感器并列保护端子图

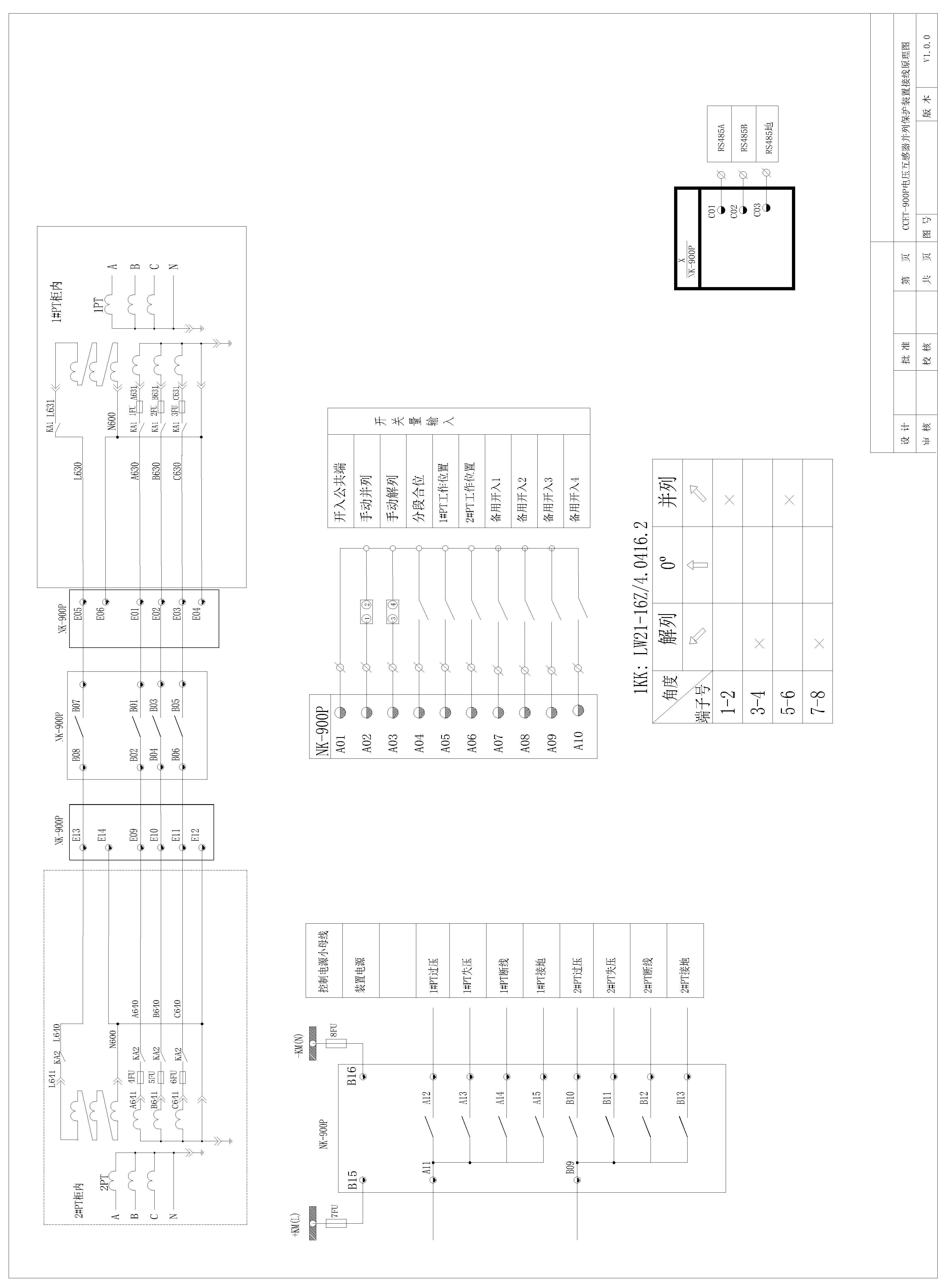

CCET-833电压互感器并列保护原理图

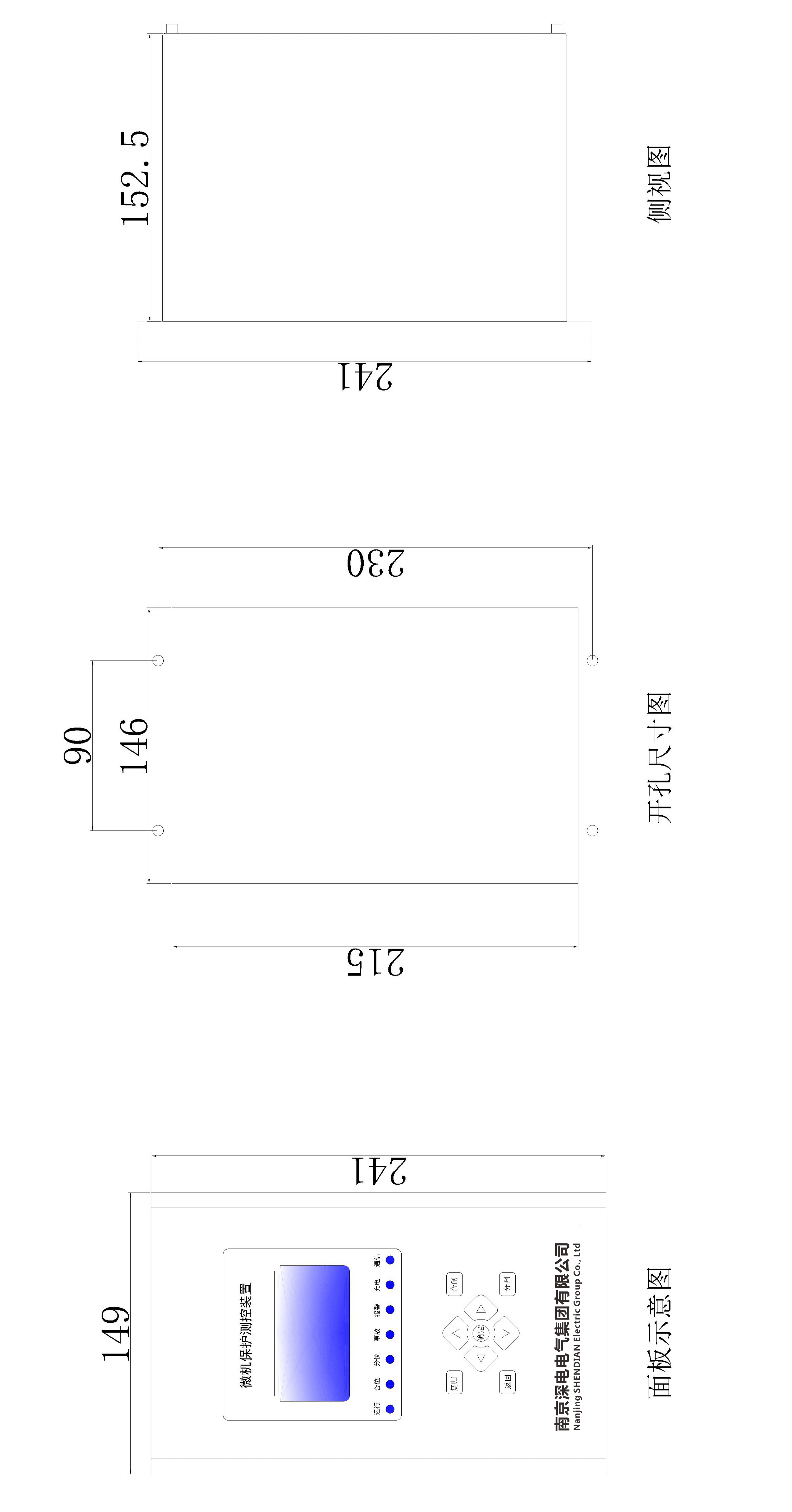

五、CCET-830系列微机保护外形及开孔尺寸图
