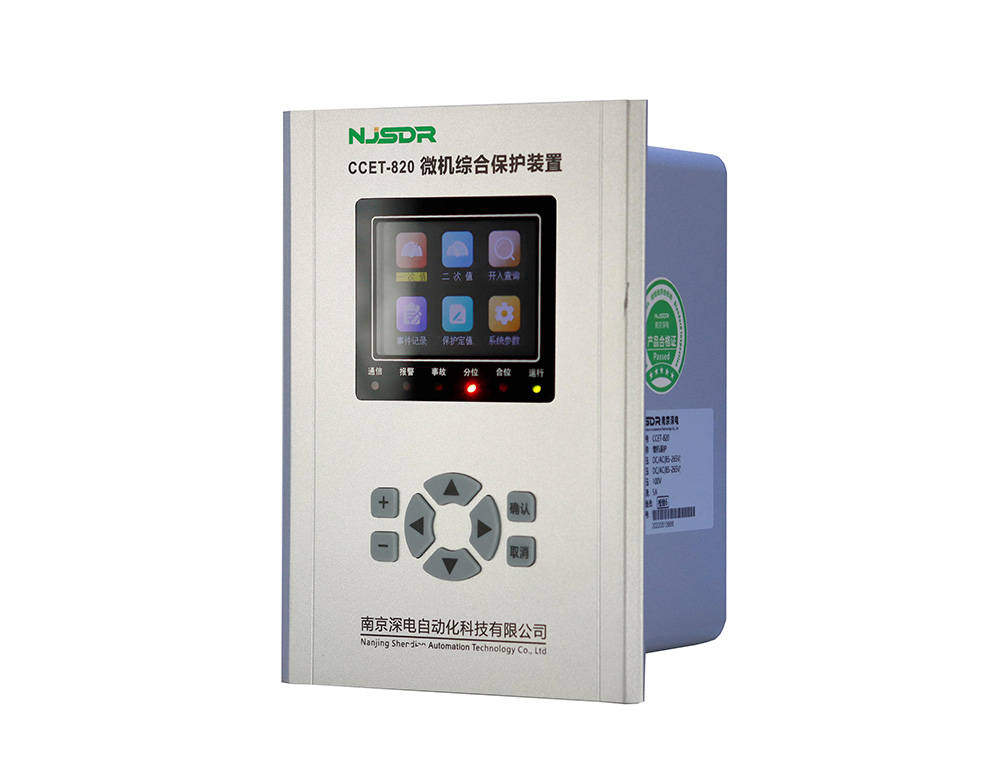

二、技术参数

2.1 工作环境条件

环境温度：-10～+55℃

相对湿度:不大于95%，无凝露

大气压力:80～110kPa

其它条件：装置周围的空气中不应含有带酸、碱腐蚀或爆炸性的物质，且具有防雷、雨、雪设施

试验的标准大气条件:

环境温度: +15～+35℃

相对湿度:45%～75%

大气压力:86～106kPa

   储藏及运输：-25～+70℃

2.2 额定电气参数

工作电源： AC/DC 100～264V

额定电流： 5A

频  率： 50Hz

2.3 主要技术指标

2.3.1 整定范围及误差：

电流保护整定范围：0.1~100A，误差不超过±3%或0.05A

整定步长：0.01A

零序电流整定范围：0.1~100A，误差不超过±3%或0.02A

整定步长：0.01A

电压整定范围：5~150V，误差不超过±3%

整定步长：0.01V

时间整定范围：0.1~99.99s，误差不超过±1%或35ms

整定步长：0.01s

反时限时间常数整定范围：0.02-1.2

延时误差不超过±3%或100ms

2.3.2 电流速断出口动作时间：不大于35ms (1.2倍动作电流)

非电量出口动作时间： 不大于35ms

2.3.3 装置功耗：

交流电流回路：不大于1VA/相

交流电压回路：不大于1VA/相

直流电压回路：正常工作时，不大于10W

保护动作时，不大于15W

2.3.4 过载能力：

电流回路：2倍额定电流可长期工作

10倍额定电流允许10S

20倍额定电流允许1S

电压回路：1.2倍额定电压可长期工作

1.5倍额定电压允许10S

2.3.5 触点容量：

在直流感性负荷回路中(C/R=7ms),电压不超过250VDC，且电流不超过2.5A，触头断开容量为50W；

在交流回路(COSΦ=0.4，电压不超过250VAC，且电流不超过4A)中，触头断开容量为600VA；

在阻性负荷回路中(交直流电压不超过250V，电流不超过10A)中，触点最大断开容量1500VA/400W。

触点允许长期接通不超过5A电流。

2.3.6 绝缘电阻：

用开路电压为500V的兆欧表测量其绝缘电阻，装置的各带电端子连在一起，对外露的非带电金属部件或外壳之间大于100MΩ。

2.3.7介质强度：

产品的开关量采集电路（C01-09）对地（即外壳或外露的非带电金属零件）能承受500V（有效值）、50Hz的交流试验电压，历时1min，而无击穿或闪络现象。

其余各带电端子连在一起，对外露的非带电金属部分或外壳之间，以及装置中无电气联系的各导电电路之间，应能承受交流有效值2000V/50Hz的试验电压，历时1min无绝缘击穿闪络现象。当复查介质强度时，试验电压值应为规定值的75%。

2.3.8 冲击电压：

产品的各带电的导电电路对地，以及产品中电气上无联系的各带电的导电电路之间，能承受冲击电压波形为标准雷电波，峰值为1kV（额定绝缘电压≤63V）或5kV（额定绝缘电压＞63V）的试验电压，此后无绝缘损坏。检验过程中，允许出现不导致绝缘损坏的闪络现象。

如果出现闪络，则应复查介质强度，此时介质强度试验电压值为规定值的75%。

2.3.9 其它抗干扰性能：符合国家标准、行业标准相关规定

三、备自投工作原理

3.1 线路备自投的运行方式

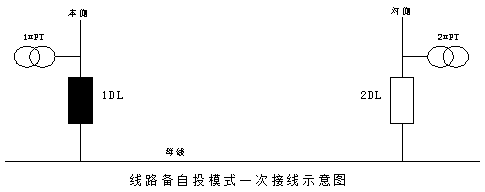

线路备自投运行方式如下图所示，为两进线向单母线供电，在此模式下，一条进线作为主供电源向母线供电，另一条进线作为备用电源，在主电源失电的情况下，跳开主供电源然后合备用电源使系统运行在由备用电源向母线供电的模式下。

3.2 备自投的工作原理

线路备自投可以设置互为备用、#1主电源、#2主电源三种动作方式。下面就分别介绍这三种方式对应的保护逻辑。

3.2.1 互为备用

设置此种动作方式时，进线1和进线2相对于对方来说，都是备用电源，即本侧发生电源故障，投入对侧后，本侧电源恢复，不会再恢复到本侧，只有对侧电源发生故障后，才会恢复本侧供电。

充电条件：

a)1#进线有压,对侧有压，1DL合，2DL分

或2#进线有压，对侧有压，1DL分，2DL合

b)无外部闭锁条件

进设定的充电延时时间后充电完成。

放电条件：

a)装置PT断线告警

b)有外部闭锁条件

c)错误的位置

动作过程：

当充电完成后，1#(或2#)进线失压无流后，经分闸延时后跳1DL(或2DL)，在确认1DL（或2DL）跳开后，经合闸延时后，合2DL（或1DL）。

动作完成后无自复过程。

3.2.2 #1主电源

设置此种动作方式时，进线1为主电源，进线2是备用电源，当1#发生电源故障，投入2#后，1#电源恢复，则装置会跳开2#，投入1#，回到主电源。

充电条件：

a)1#进线有压,对侧有压，1DL合，2DL分

b)无外部闭锁条件

进设定的充电延时时间后充电完成。

放电条件：

a)装置PT断线告警

b)有外部闭锁条件

c)错误的位置

动作过程：

当充电完成后，1#进线失压无流后，经分闸延时后跳1DL，在确认1DL跳开后，经合闸延时后，合2DL。

自复过程：

当动作完成后,在2DL经充电延时间后，装置充电完成，在没有放电的情况下，进线1电源恢复（注意自复过程不检测物流）后，经分闸延时后跳2DL，在确认2DL跳开后，经合闸延时后合1DL。

3.2.3 #2主电源

设置此种动作方式时，进线2为主电源，进线1是备用电源，当2#发生电源故障，投入1#后，2#电源恢复，则装置会跳开1#，投入2#，回到主电源。

充电条件：

a)2#进线有压,对侧有压，1DL分，2DL合

b)无外部闭锁条件

进设定的充电延时时间后充电完成。

放电条件：

a)装置PT断线告警

b)有外部闭锁条件

c)错误的位置

动作过程：

当充电完成后，2#进线失压无流后，经分闸延时后跳2DL，在确认2DL跳开后，经合闸延时后，合1DL。

自复过程：

当动作完成后,在1DL经充电延时间后，装置充电完成，在没有放电的情况下，进线2电源恢复（注意自复过程不检测物流）后，经分闸延时后跳1DL，在确认1DL跳开后，经合闸延时后合2DL。

四、保护动作原理

本装置的电流保护跳1DL。

4.1 速断保护

本装置提供电流速断保护,任一相分段保护电流大于速断整定值时保护跳闸动作。

4.2 定时限过流保护

本装置提供定时限过流保护。任一相分段保护电流大于过流整定值并达到整定延时后保

护跳闸动作。定时限过流保护包括过流Ⅰ段，过流Ⅱ段。

4.3 过负荷保护

本装置提供过负荷保护。过负荷元件监视三相分段保护电流，当任一相分段保护电流大于整定值并达到整定延时后保护动作，动作方式可选择告警或跳闸。

4.4 反时限过流保护

装置设有反时限过流保护，可由软压板进行投退。本装置共集成了4种特性的反时限过流保护，

用户可根据需要通过控制字选择任何一种特性的反时限曲线，保护出口于跳闸或告警可通过控制字设定。

特性1、2、3、4采用了国际电工委员会标准（IEC255-4）和英国标准规范（BS142.1966）规定的三个标准特性方程，分别列举如下：

特性1（标准反时限SIT）

特性 2(非常反时限 VIT 或 LTI)

特性 3(极端反时限 EIT)

特性 4(超反时限 UIT)

以上四个方程式中，i为保护采集电流；t为动作时间；Ib为电流基准值，取反时限过流保护启动电流；Tp为时间常数，取反时限过流保护时间常数。

4.5 PT故障检查

当1#进线（母线）无压且1#进线有流，装置延时5秒报1#PI故障事件，当2#进线（母线）无压且2#进线无流，装置延时5秒报2#PT故障事件
