故障分析仪集保护、测量、监视、控制、人机接口、通信等多种功能于一体；具有先进内核结构、高速运算能力和实时信号处理等优良特性，是对电网运行质量进行监测及分析的专用产品，可以提供电力运行中的电压、电流、三相不平衡、功率、电能及谐波监测等故障数据分析，并配备了大容量的存储器，能够对电网运行进行长时期的数据采集监测。

故障分析仪系列故障在线监测装置完全满足变电站各回路故障在线监测或定期监测，有效提升故障监测能力。同时该系列产品也可广泛适用于大型用电单位、高耗能企业，进行故障监测、评估提高电能利用效率，实现节约用电、绿色用电。

2.产品标准

2.1. 产品引用标准

满足国标GB/T 14549和 IEC 61000-4-7 对公用电网谐波的测试要求

2.2. 工作条件

工作条件

环境温度：工作：-25℃～55℃；极限、运输、储存时-40℃～80℃；

相对湿度：25℃时20%～90%；

大气压力：79.5 kPa～106.0kPa（海拔2500m及以下）；

2.3. 主要技术参数

主要技术参数

2.4. 功能特点

数据采集：故障分析仪采集三相电压、电流通过计算和过滤，高速采样AD芯片和差分运放保证采样的精度和速度要求。

自定义报警：可以灵活设定报警条件（单条件或复合条件），包括实时电量、累计输出电量和设备故障等。

专业化界面：专业化客户端显示界面，提供整个系统同一时刻不同检测点的故障状态数据，并可以实时曲线图、故障参数、电压电流谐波数据以及故障的综合统计报表等方式显示。

保密权限：用于用户查看数据的权限限制，使数据不能随意查看，防止数据丢失。

多通信方式：本系统可使用以太网、RS485、接到任意电脑。可将数据用电话通讯方式传输到远方专家分析库，由专家分析得出结果；用户可利用用户权限登录，查看数据库信息。
人机界面

本机采用800*480高分辨率的OLED彩色触摸屏显示相关数据。

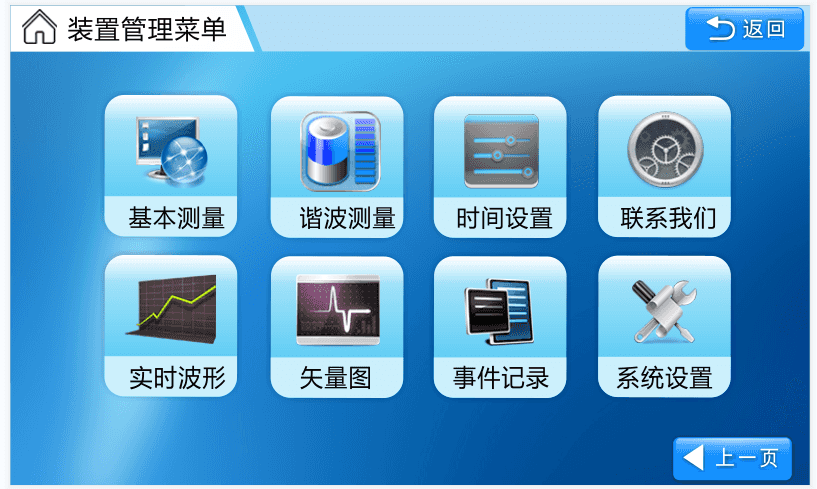

主菜单界面

装置上电后显示如下

2.5.数据显示

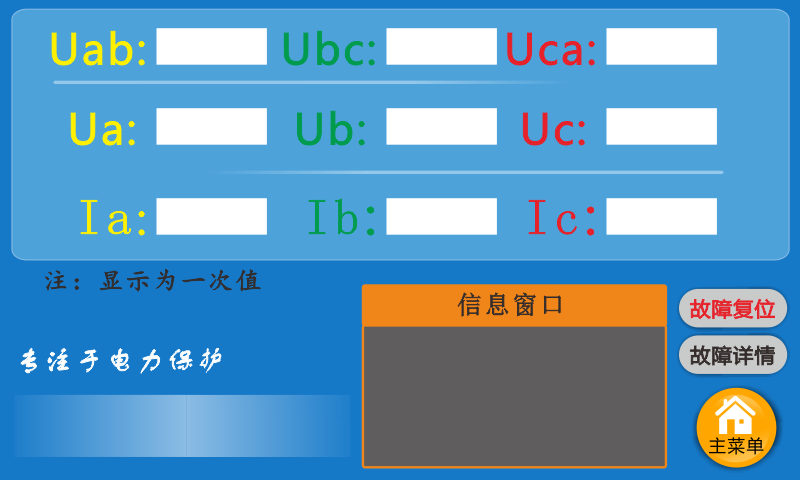

在主画面选择“基本测量”并通过手指轻触图标进入实时数据显示画面第一项“基本数据”如下：

实时数据共5页，显示了系统参数及运行状态，方便查看设备状态。通过手指轻触对应标识条依次进入对应界面如下：

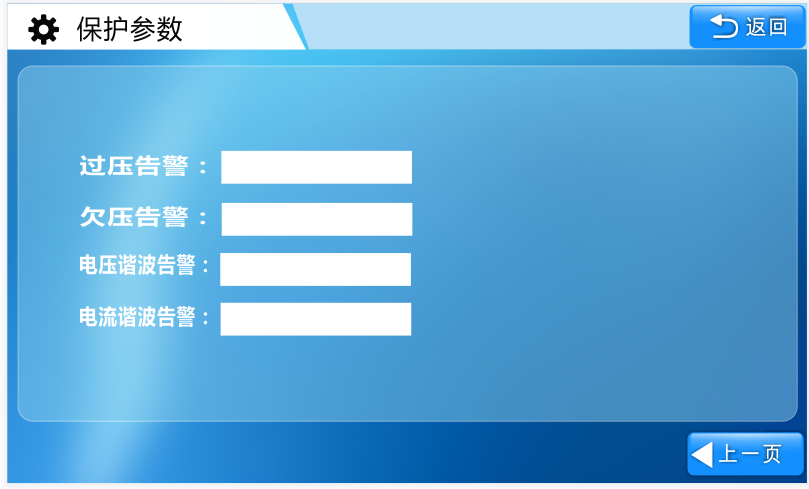

2.6.定值选择、查看及修改界面显示

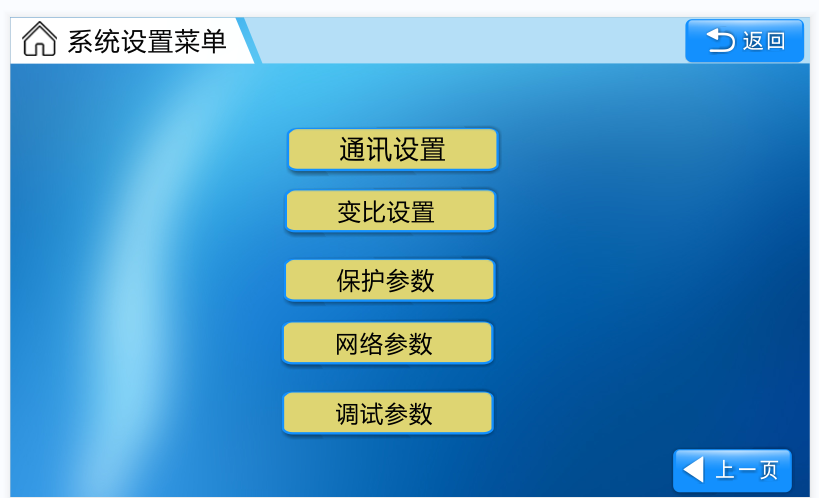

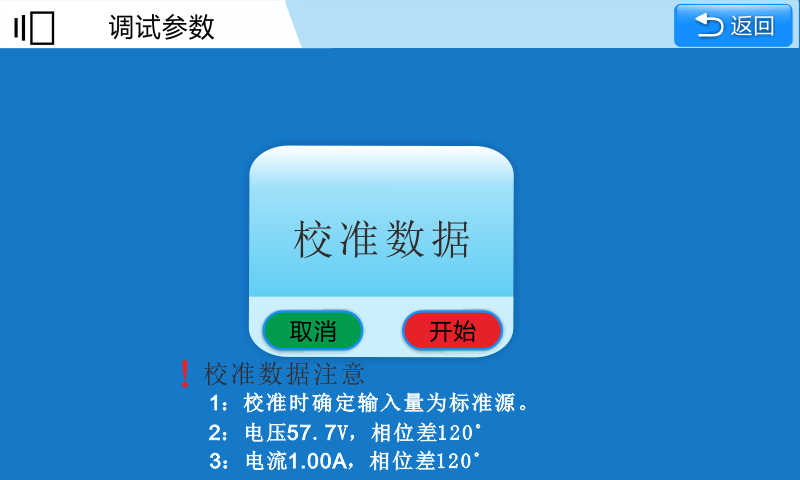

在主画面选择“参数设置”并通过手指轻触该图标进入参数设置界面如下：

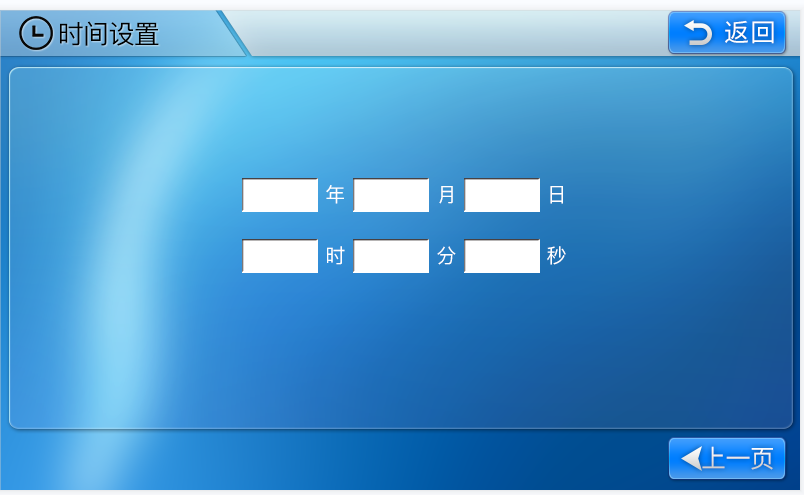

2.7.时间设置界面显示

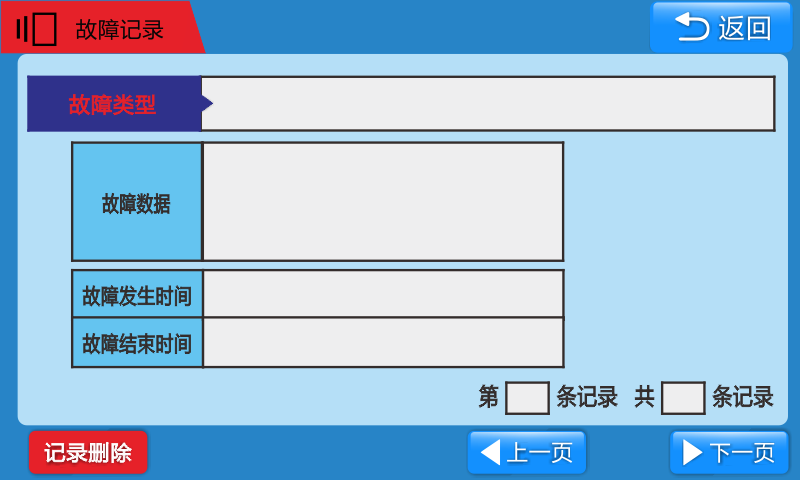

2.8.事件记录界面显示

在主画面选择“事件记录”并通过手指轻触该图标进入事件记录查看画面如下：

通过“上翻”、“下翻”指示箭头查看事件记录，总共120条最新事件记录，掉电不丢失。

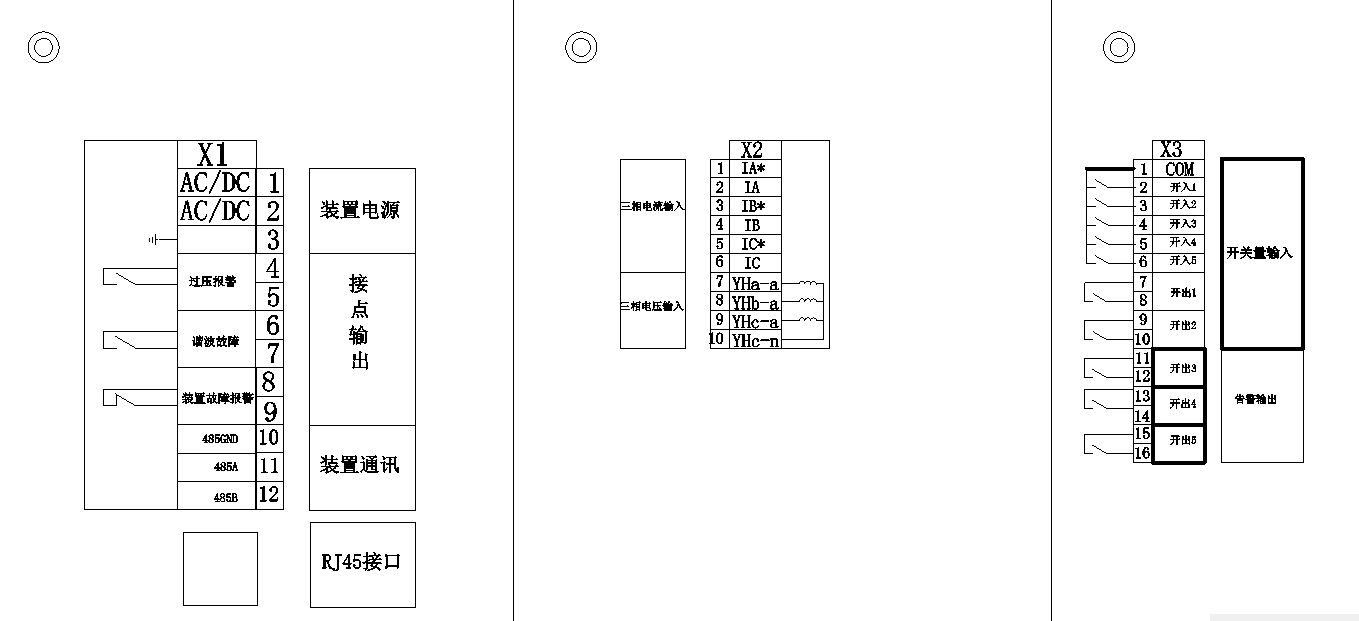

3.接线端子定义

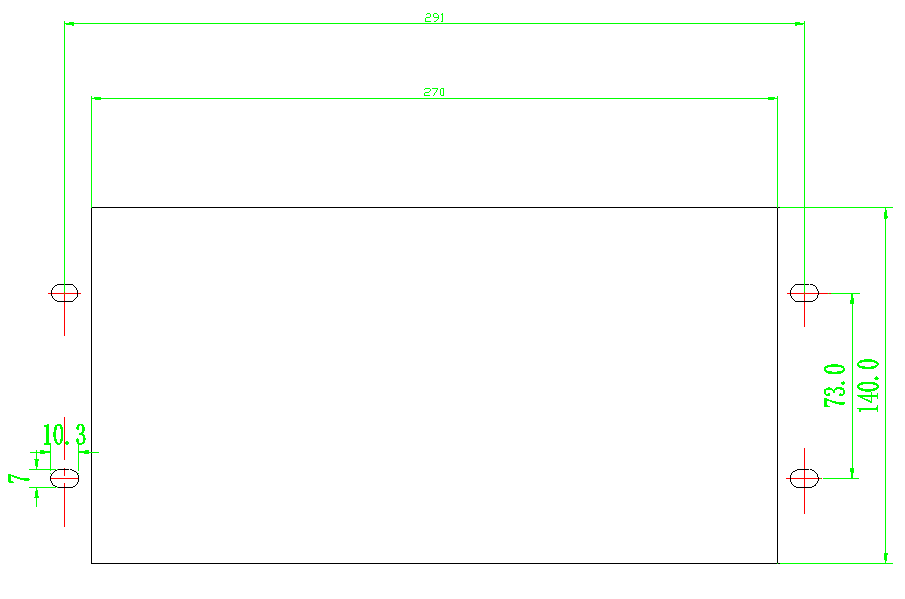

4.开孔尺寸

开孔尺寸（mm）：

！安全事项

1、本机上电之前应仔细检查装置是否可靠接地；

2、只有熟悉该机操纵手册的专业技术人员才允许安装、运行或检修本机；

3、本机的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性；

4、电源输入、CT二次侧，均会产生危害人身安全的高压电，在操作时应小心，严格遵守用电安全操作规程；

5、在检修、安装和调试本机时，必须确保断开电源和短接CT二次侧回路；

6、在带电采集、设置参数时，无论何种情况下都不得接触带电部分。
