一、 概述

1.1用途

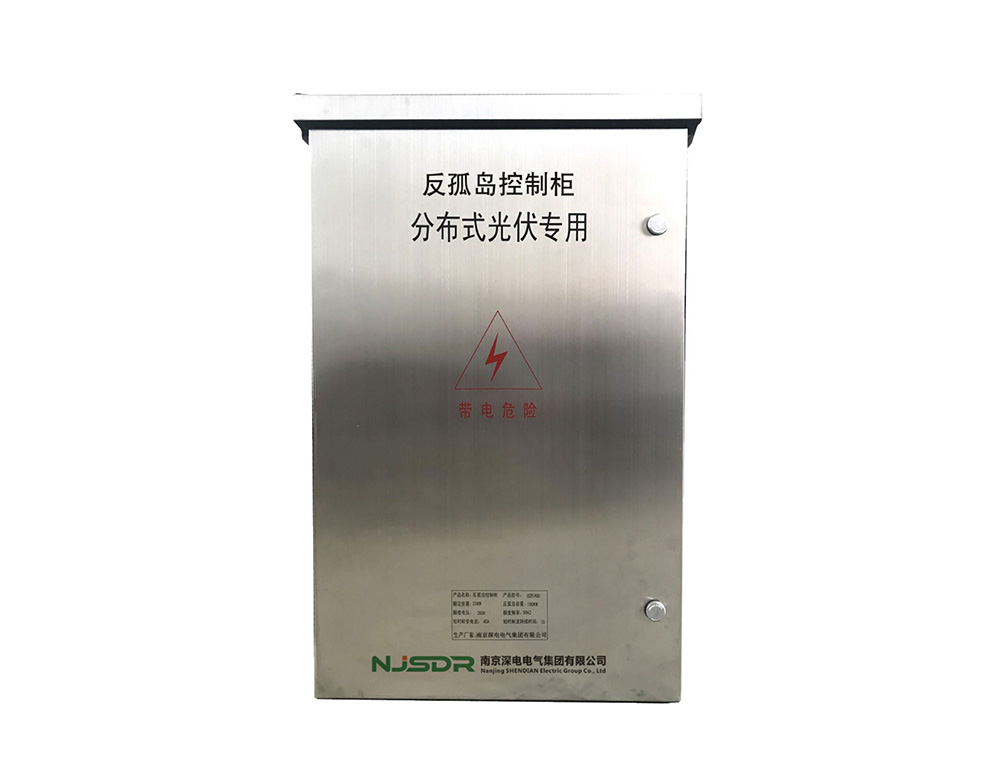

CCET-FGD100型低压反孤岛装置（以下简称装置）是我公司研制的低压智能配电产品，该产品针对并网光伏发电系统的孤岛效应起保护作用。当并网光伏发电系统发生孤岛效应时，投入本装置能对电网产生扰动，破坏孤岛效应，保证人身安全和设备安全。

1.2使用环境

a)环境温度：-10℃~+55℃；

b)贮存温度：-20℃~+70℃；

c)相对湿度：不超过85%；

d)大气压力：86kPa~106 kPa

e)使用地点不允许有爆炸危险的介质，周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气及有严重的霉菌存在。

1.3装置功能

本装置具有如下主要技术特点：

a)集保护、测量、信号、报警等功能于一体 ；

b)具有破坏并网光伏发电系统的孤岛效应，保证运维人员人身安全，保护设备安全；

c)能强迫用户侧逆变器停运，为系统检修提供方便；

d)能够测量线路电压参数；

e)与上级开关互为连锁，杜绝误操作；

f)外形尺寸小，安装方式多样，适用于各种场合；

g)保护原理成熟可靠，能够经历长时间的现场运行考验。

二、 主要技术参数

1.额定电压：AC380V

2.额定频率：50Hz

3.额定容量：100KW~2000KW

4.外形及安装尺寸：

a)100~200KW

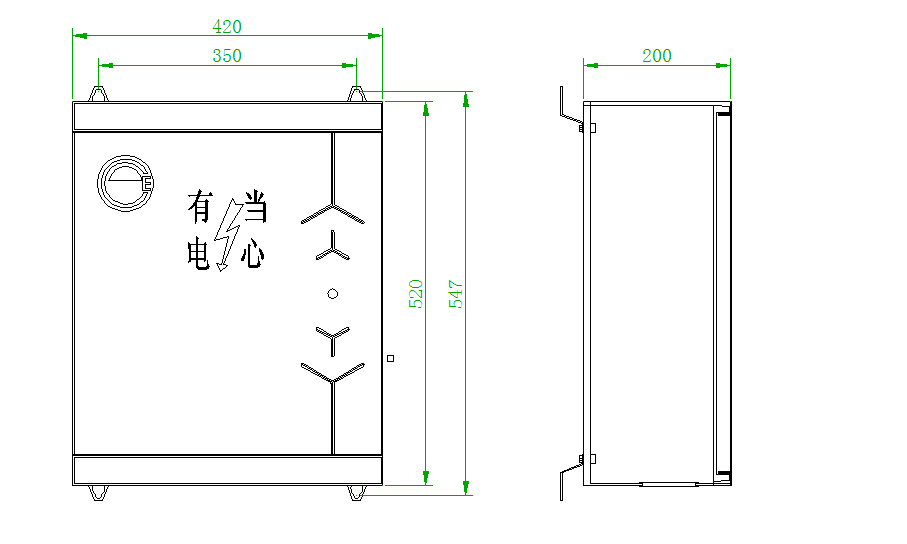

（图1 壁挂式外形图）

b) 100~2000KW

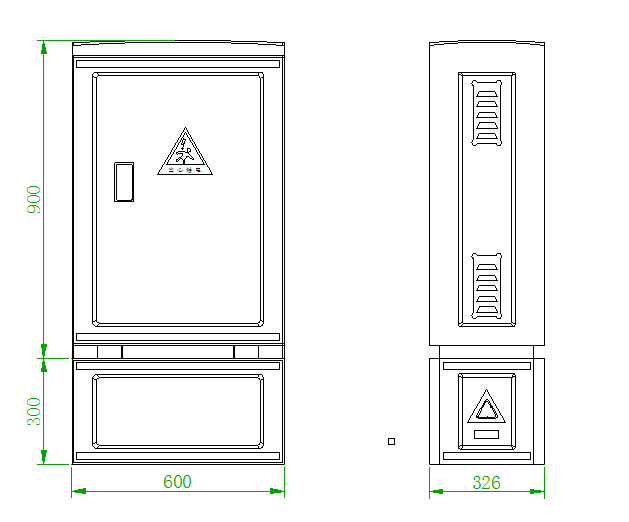

（图2 落地式外形图）

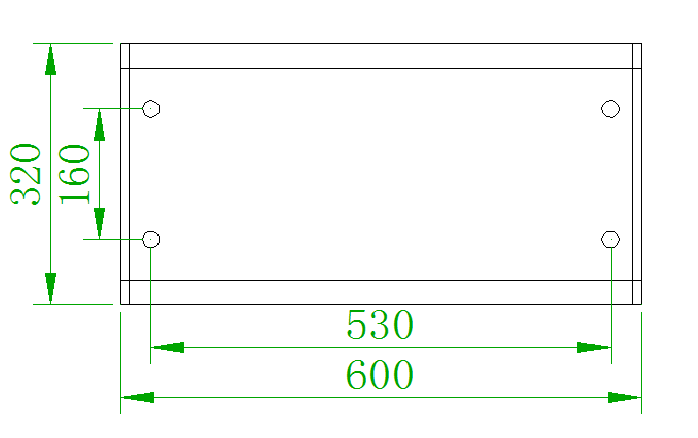

（图3 落地式安装图）

注：

①户外落地式需配底座，其余安装方式无此要求。

②1000KW及以上推荐采用落地式安装。

5.接线原理图

QFD:反孤岛专用开关

QF:进线开关

KT:时间继电器

K ：中间继电器

XK：柜体行程开关

FA：复位按钮

BR：报警指示灯

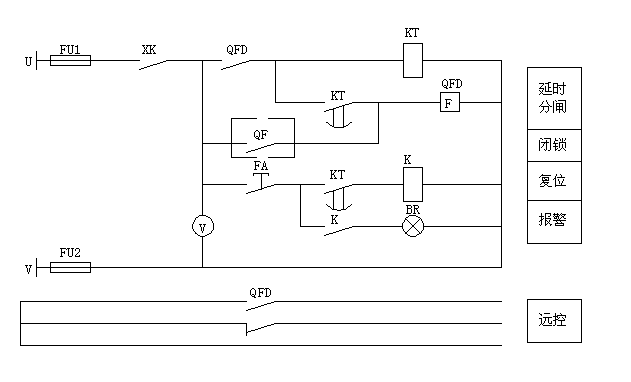

（图4 控制原理图）

三、 装置功能说明

1.孤岛效应危害

孤岛效应，即指如并入公共电网中的发电装置，在电网断电的情况下，这个发电装置却不能检测到或根本没有相应检测手段，仍然向公共电网馈送电量。一般来说，孤岛效应可能对整个配电系统设备及用户端的设备造成不利的影响，包括：

1）危害电力维修人员生命安全；

2）影响配电系统上的保护开关动作程序；

3）孤岛区域所发生的供电电压与频率不稳定性质会对电网设备带来破坏；

4）当供电恢复时造成的电压相位不同步将会产生浪涌电流，可能会引起再次跳闸或对光伏系统、负载和供电系统带来损坏；

5）光伏并网发电系统因单向供电而造成系统三项负载的欠压供电问题。

由此可见，作为一个安全可靠的并网逆变装置，必须能及时检测出孤岛效应并避免所带来的危害。

2.并网光伏发电系统简介

0.4KV配电线路示意图如图5所示，根据检修情况及检修时操作顺序不同，假设以下4种情况。

母线侧检修，QF1-QF3保持闭合，分断QF，出线侧发生孤岛效应会影响到0.4KV母线侧，此时低压反孤岛装置可安装在母线侧或出线侧。

母线侧检修，分断QF1-QF3，分断QF，出线侧发生孤岛效应不会影响到母线侧，此时低压反孤岛装置应安装在出线侧。

出线侧检修（检修QF1对应出线），分断QF1，QF2-QF3保持闭合，QF保持闭合，此时如发生孤岛效应低压发孤岛装置安装于QF1出线侧才能起到作用。

出线侧检修（检修QF1对应出线），分断QF1，分断QF，此时如发生孤岛效应低压反孤岛装置可安装在母线侧或出线侧。

以上几种情况来看，推荐将低压反孤岛装置于每一路有并网光伏发电系统的出线都进行安装，且该出线侧开关应满足遥控遥信功能。

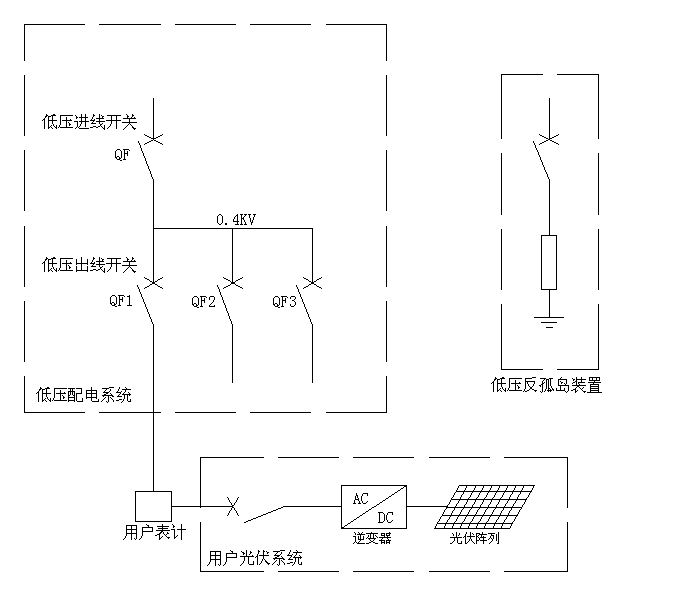

（图5 并网光伏发电系统模拟图）

3.装置工作逻辑图

如图6，当孤岛效应发生需要投入本装置时，请严格按照本图顺序操作，否则易发生安全事故。

（图6 装置工作逻辑图）

4.有关安全的说明

1）本装置应由具备电气专业知识人员操作，如操作不当易发生安全事故。

2）并网光伏发电系统接入侧需满足遥控、遥信功能，以便于本装置互为闭锁。

3）在本装置内部断路器需挂牌“投入本装置前请确认出线开关已断开”。

4）在光伏接入开关侧需挂牌“开关合闸前请确认低压反孤岛装置已断开”
