1.3 3 产品概述

多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等的 电力智能监控和电能计量等需求而设计，能够高精度测量三相电网中的所有常用电力参数，三相电压、电流、有功/无功功率、视在功率、频率、功率因数、四象限电能、温度监测、开关量输入监测、模拟量输出、继电器输出控制、并带有通讯接口、电能脉冲输出等功能。可选带谐波测量、尖峰平谷各时段电能统计功能。

仪表具备多种扩展功能的输入输出方式可供选择：1路通讯接口(可选2路)、1 ~ 4路模拟量输出、1 ~4路继电器输出、本地或远程的开关信号监测和控制输出功能(“遥信”和“遥控”功能)、1 ~ 4路开关监测、2路电能脉冲输出、1 ~ 9路无线温度测量功能。

仪表具有极高的性能价格比，可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集元件，已广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中， 具有安装方便、接线简单、维护方便， 工程量小、现场可编程设置输入参数、能够完成业界不同PLC、工业控制计算机通讯软件的组网。

二、安装与尺寸

2 . 1仪表尺寸

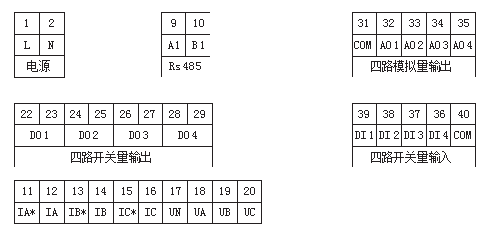

三、端子与接线

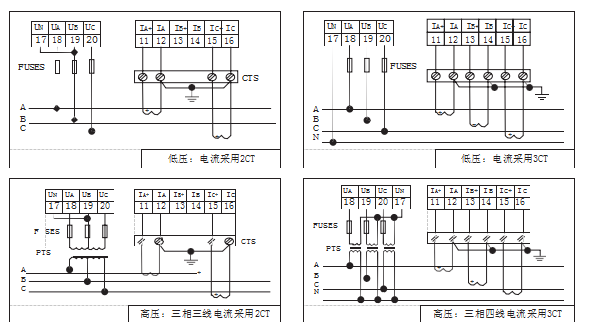

3 . 1 低压网络典型接线示意图

注意：各个产品的接线端子次序略有所不同，接线时请按照产品外壳上的接线图进行连接。(2)输入信号接线方法

接线说明:

(a) )电压输入： 输入电压不要高于产品的额定输入电压( 1 0 0 V或4 0 0 V )， 否则应考虑使用

PT， 为了便于维护建议使用接线排。

(b) )电流输入： 标准额定输入电流为5 A， 大于5 A的情况应使用外部C T。如果用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开C T一次回路或都短接二次回路，为便于维护建议使用接线排。

(c) )要确保输入电压、电流相对应， 相序一致， 方向一致； 否则会出现数值和符号错误！(功率和电能)。

(d) )仪表可以工作在三相四线方式或者三相三线方式， 用户应根据现场使用情况选择相应的接线方式。一般在没有中性线的情况下使用三相三线方式，在有中性线的情况下使用三相四线方式，三相三线可以只安装2个CT( A和C相)， 三相四线需要安装三个CT。

注意：仪表内可设置两种线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不准确。具体接线方式、脉冲常数等技术参数发产品随机接线图为准。

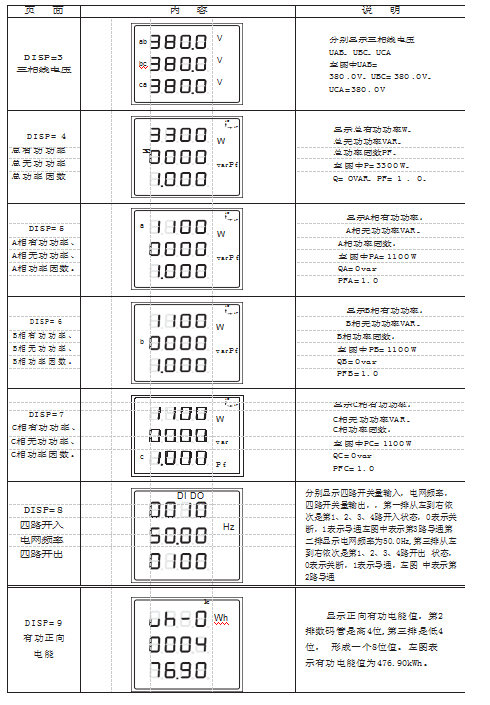

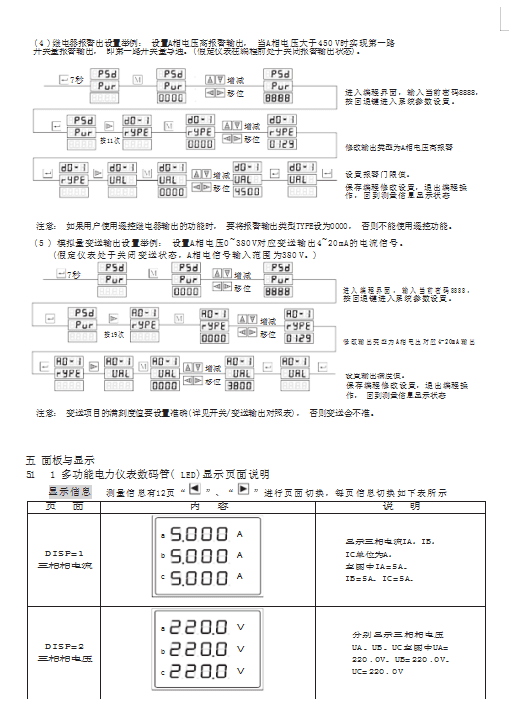

4.3 3 编程操作

4.3.1 . 1菜单结构

在编程状态下，数显界面采用分层结构的菜单方式；第1排为第一层菜单信息；

第2排为第二层菜单信息；第3排为第三层菜单信息。

例如下图所示：第1层：SET 系统设置、第2层：CT 电流变比、第3层： 电流互感器变比参数值。即设置输入电流信号的变比CT为1 .（5 A/ 5 A)

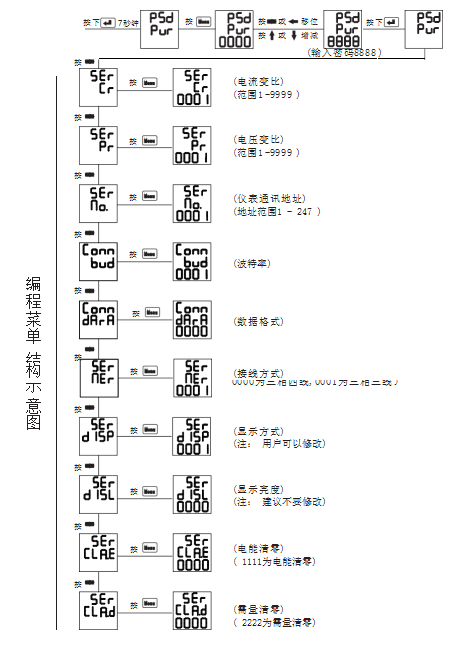

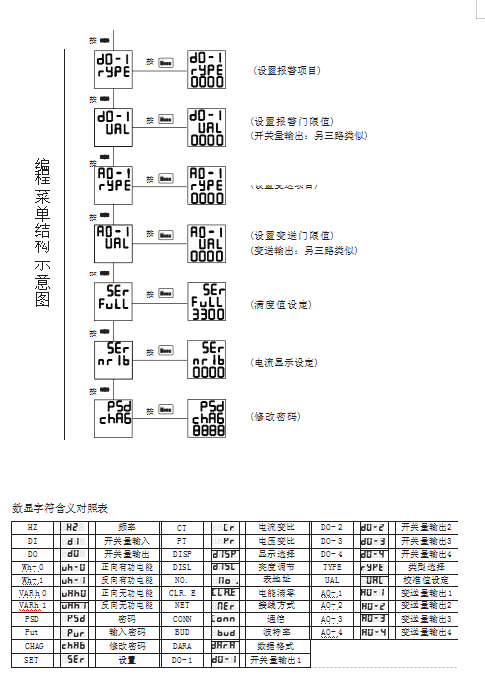

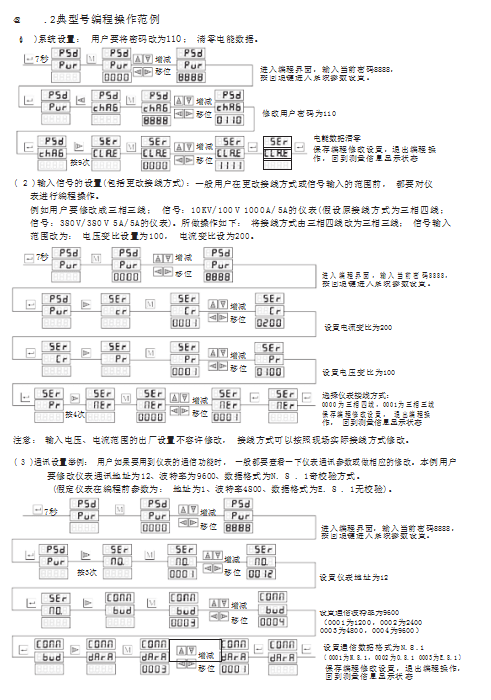

数显界面菜单的组织结构如下，用户可根据实际情况选择适当的设置参数。

其结构示意图如下
