过电压抑制柜控制器CCET-316

过电压抑制柜微机智能综合控制器实时检测PT提供的电压信号,利用其内部ARM的高速数据处理能力,实现快速傅立叶分析,及时判断出系统各种故障:PT断线、接地故过电压、欠电压、失电压、谐振故障,并同时显示出故障类别,输出相应的开关量接点信号,用于报警。本装置具有工业RS485接口,标准的Modbus通讯规约,与用户微机监控系统实现数据远距离通讯和数据传送。本装置对各种高频、低频和工频谐振均准确判断,并能记录发生的故障以及故障发生的时间。本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

订购热线:189 1478 8688

1. 概述


过电压抑制柜微机智能综合控制器实时检测PT提供的电压信号,利用其内部ARM的高速数据处理能力,实现快速傅立叶分析,及时判断出系统各种故障:PT断线、接地故过电压、欠电压、失电压、谐振故障,并同时显示出故障类别,输出相应的开关量接点信号,用于报警。本装置具有工业RS485接口,标准的Modbus通讯规约,与用户微机监控系统实现数据远距离通讯和数据传送。本装置对各种高频、低频和工频谐振均准确判断,并能记录发生的故障以及故障发生的时间。本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。



2. 功能及特点


· 模块化设计,结构紧凑,技术先进,高速32位ARM内核处理器使运算实时性和动作准确性得以保证。

· 实时监控系统状态,实时运算,根据信号采集、数据处理结果,发出相应的信号。如:PT断线、金属性接地、弧光接地、熔丝熔断等。

· 工业标准的RS-485通讯接口,可以实时向上位机传送系统的运行状态,上位机也可以通过此通讯口对消弧控制器发出指令。

·故障追忆功能,大容量Flash存储器保存最近10次历史故障记录,并能记录发生故障时系统三相电压和开口电压。

· 具有良好的电磁兼容性,适合在强电磁干扰的复杂环境中应用。

· 双硬件看门狗电路确保软件运行的可靠性。

· 中文液晶显示,运行状态清晰,菜单式操作,方便易用。




3. 工作原理


线路发生故障时,中性点对地绝缘的供电系统会出现零序电压,本装置将零序电压作为启动信号开始计算,然后再根据发生故障时每相电压的情况进行逻辑分析计算,判定接地故障发生的相别及故障属性(如:PT断线、金属性接地、弧光接地、熔丝熔断等),再根据判定结果做出相应处理。下面是原理框图:





一、  操作说明


1. 装置通电开机后液晶屏显示如下界面,时钟逐秒跳动表示装置正在运行。如果显示的并不是当前日期和时间,请参考下面提及的步骤进行设置。过电压抑制柜隔离刀开合状态在液晶屏上显示。在隔离刀断开时,本装置停止对故障信号的实时判断,才可以做PTK传动试验、查询和设置。

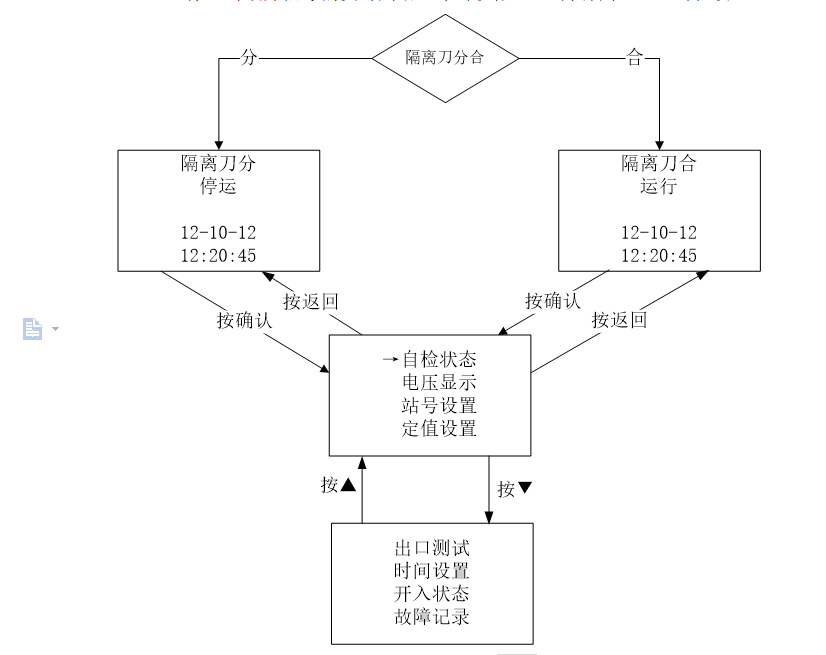

2. 在装置显示开机界面时,按下面板上的确认键,进入主菜单,如上图。按一次返回键可返回开机界面。主菜单共有八个菜单项,按▲▼菜单选择相应的菜单项按确认即可进入相应菜单项。


3. 输入电压显示:在主菜单上选择“电压显示”功能查看系统三相电压及开口电压。按返回键返回主菜单。




4. 开关量输入状态:在主菜单上选择“开入状态”功能查看消弧柜隔离刀闸和三相熔断器、接触器的分合状态。按OK键返回主菜单。


5. 日期时间设置:如需更改装置日期时间,在主菜单界面上选择“时间设置”功能,进入如下图的设置界面。首先进行年份设置,按▲▼键加减。


年份设置完毕后,按确认键进入月份设置,依次设置其余时间值

6. 通信站号设置:装置站号的作用在第六节中提及。装置出厂默认站号为01。如需更改,在主菜单界面选择进入,按装置面板上的按▲▼键加减,进入如下图的设置界面。每按一次键,站号加1,每按一次键,站号减1,设置完毕后按确认键保存并返回主菜单。注意:在通信过程中请勿更改站号。


7.故障记录追忆:本装置内部Flash存储器可以记下最近发生的10次故障记录,包括故障类型和发生时间,以及发生故障时三相电压和开口。在主菜单界面上,按装置面板上的▲▼键,进入“故障记录”,如下图。然后再按▲▼键可进行上下翻页,逐条查询记录。按确认键可返回主菜单。注意:如装置出厂前所做的模拟实验的记录保留在Flash存储器里,未及时删除请用户同时按▲▼进入记录删除界面删除即可。



8. 故障动作提示:故障发生时,装置做出相应动作,同时吸合报警继电器报警,并在液晶屏上显示如下界面提示发生故障的时间和类型,按OK键返回主菜单,按4键分断消弧柜内三相接触器。如需再次了解这次故障的信息,可进入“故障记录”查看。

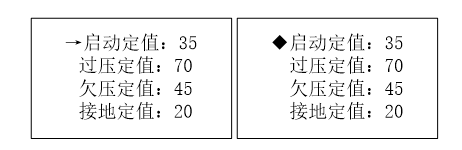

9.定值设置:装置可根据现场情况实时调整判据的关键项,按▲▼选择要 修改的定值项,按确定键进入修改。如下图:备注:按确定显示◆表示进入已定值修改界面,按▲▼修改定值。按确定保存进入下一设置。

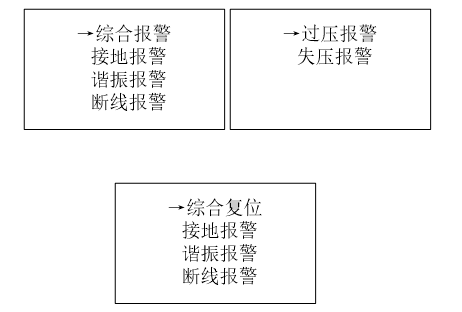

10.出口测试:装置可模拟报警输出方便调试检查,按▲▼选择按确定键输出相应报警。备注:只有报警复位后才能返回主界面。界面如下:

11.本装置实时监测电压互感器PT开口三角处电压和频率,当发生铁磁谐振时,装置瞬时启动无触点消谐元件(大功率可控硅),将PT开口三角绕组瞬间短接,产生强大阻尼,从而消除铁磁谐振。面板上显示系统系统谐振频率及幅值。如下图:备注:此功能为选配


12.本装置实时监测电压互感器PT开口三角处电压和频率,当发生铁磁谐振时,装置瞬时启动无触点消谐元件(大功率可控硅),将PT开口三角绕组瞬间短接,产生强大阻尼,从而消除铁磁谐振。面板上显示系统系统谐振频率及幅值。如下图:备注:此功能为选配

三、 技术指标及使用环境

1. 适用范围:3kV35kV系统。

2. 电压测量精度:0.5%

3. 报警继电器输出触点容量:AC 240V/10ADC 30V/10A

4. 通信方式:RS485@9600bps

5. 工作电源:AC220V±10%DC220V±10%

6. 海拔高度:小于2000米。

7. 工作环境温度:0- 40℃。

8. 空气相对湿度:90% (25)50% (40)

9. 使用地点不得有腐蚀性气体、蒸汽、导电尘埃,不得有爆炸性气体和破坏绝缘性气体。污秽等级:不超过Ⅱ级。

10.安装地点:母线高压室内,具有防风、防雨和防尘设施。

四、 装置端子接线图

A

印字标

B



印字标

A1

AC/DC220±10%

P1

B1





A2

AC/DC220±10%

P2

B2





A3

装置屏蔽地

PE

B3





A4

RS485A

A+

B4





A5

RS485B

B-

B5





A6

综合报警

ZBJ

B6





A7

综合报警

ZBJ

B7

N相合闸

NH+

A8

报警公共端COM

COM

B8

N相合闸

NH-

A9

接地报警

BJ1

B9





A10

谐振报警

BJ2

B10





A11

断线报警

BJ3

B11

动作信号公共端COM

COM

A12

/欠压报警

BJ4

B12

隔离刀(常开)

GF

A13

失压报警

BJ5

B13

A熔丝熔断(常开)

FUa

A14

失电报警(故障报警)

BJ6

B14

B熔丝熔断(常开)

FUb

A15

A相电压输入

Ua

B15

C熔丝熔断(常开)

FUc

A16

B相电压输入

Ub

B16

PTK(常开)

ZK

A17

C相电压输入

Uc

B17





A18

中性点N

Un

B18





A19

PT开口

Uo

B19

电流信号

CT

A20

PT开口*

Uo*

B20

电流信号*

CT*

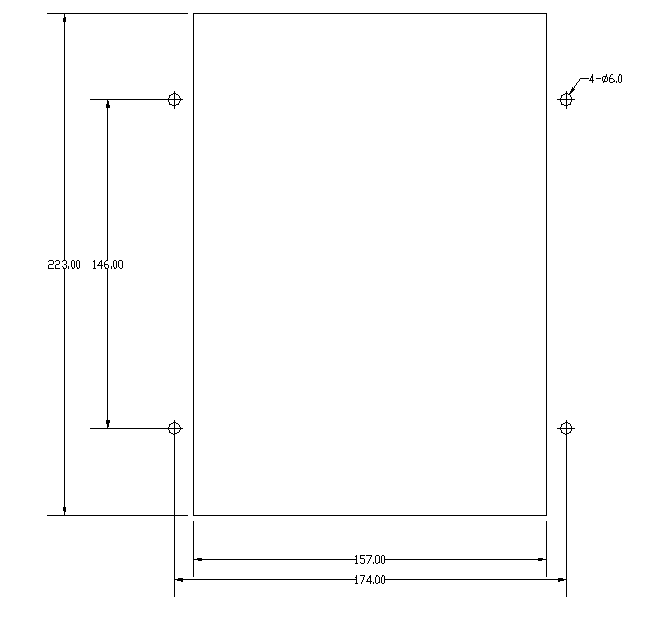

五、 安装尺寸


开孔图如上,机箱深度:150mm
