主变保护测控屏概述

    主变保护测控屏主要用于110KV、66KV、35KV及以下电压等级的变、配电站自动化系统。该产品集通讯、保护、测量、控制于一身、是大容量主变压器最理想的选择。具有主变差动保护、主变非电量保护、主变后备保护、测控功能、通讯功能。采用三种通讯方式主要有485通讯、以太网通讯、光纤通讯。同时与上级主站进行实时通讯，实现变（配）电站的综合自动化。

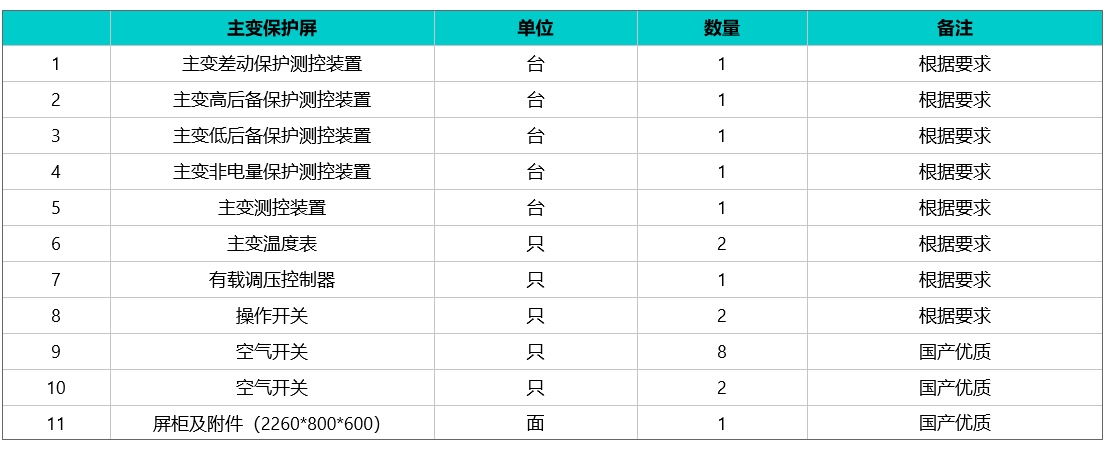

主变保护测控屏的基本配置

主变保护测控屏的作用

      主变差动保护装置：主要功能有变压器差动速断保护、比率差动保护，主要保护范围是变压器内部故障。

      主变高后备保护装置：主要保护变压器高压侧套管及以外爱的区域，故障时跳高压侧开关。常见的保护功能有三段过流保护、零序电流保护、过电压保护、低电压保护等等。

      主变低后备保护装置：主要保护变压器低压侧套管及以外爱的区域，故障时跳高压侧开关。常见的保护功能有三段过流保护、零序电流保护、过电压保护、低电压保护等等。

      主变非电量保护装置：主要功能包括轻瓦斯保护、重瓦斯保护、高温保护、超温保护、压力释放等等。

主变保护测控屏的特点

    1、主变保护测控屏柜采用2260（或2360）×800×600尺寸，每面屏柜可装3层装置，每层可装３个装置。其各种保护测控装置、自动化控制装置从物理性能上与空间分布至主变电站一次设备间隔层，各装置作为一个完整系统，具有独立的电源，CPU及独立的操作回路，完成对电站对应间隔的保护、测量、控制等功能，各装置在软、硬件设计上是完全独立的，不依赖通讯网。

      2、测控装置的CPU芯片采用国际先进的DSP芯片，并采取了隔离、软硬件滤波、看门狗电路、抗干扰编码、智能诊断、各种开放、闭锁控制电路、抗震动、抗干扰的新型结构设计等多种软硬件方面的措施，提高了装置的可靠性。

      3、在通讯系统中，各装置可通过现场总线直接连接微机进行通讯，也可与通讯管理机进行通讯，将采集到的各种信息通过通讯管理机上传给微机监控系统；同时通讯管理机把接收到的各种命令传送到所对应的装置中。控制设备层以站内一次设备为测控对象，面向对象，综合分析变电站对信息的采集、处理及控制要求，分布式配置小型化、高可靠性的微机保护和测控装置。各装置相对独立，可与变电站层设备通讯，实现变电站综合自动化。

      4．汉字显示：该装置采用大屏幕液晶直接显示电流、电压、功率等所需的电气量，并且将保护动作的各种信息显示在屏幕上，并记录其动作时间及大小。

      5．指示明确：保护装置上有七个指示灯，可以指示保护装置的工作状态、监视元件的状态及对断路器的跳合位监视。

      6．操作方便：保护装置的保护投退、定值整定、数据查询、开入检测、开出试验等都可在保护装置的面板上直接操作，大大提高了操作的方便性。

      7．保密性强：保护装置的保护投退、定值整定、开出试验等设计到数据改动及继电器的开出都需要输入密码，从而大大提高了操作的安全性。

      8．定值整定：所有的保护定值都通过操作菜单直接整定，在微机上及监控微机上进行定值整定都需要输入操作密码及权限，保证了整定值的安全性。

      9．开出操作：按照图纸对应的继电器回路，所有的继电器开出都可通过面板直接开出操作，但都需要输入其相应的密码。

      10．数据显示：保护装置所采集到的：测量电流、母线电压以及由此计算的线电压、有功功率、无功功率、功率因数、频率等电气量都集中显示在液晶屏上。

      11．采样性能：保护电路和测量电路具有独立的采样回路，既保证了监测精度，又保证了保护的抗饱和性能。

      12．出口独立：所有出口继电器都单独使用一个通道，方便保护的投入和退出。遥控分合、保护合闸、保护跳闸、事故信号、预告信号及其特殊信号出口都独立。

      13．软件开放：通过软件编辑的菜单，可查寻保护装置所采集的各种电气量，还可检查出负荷的运行状态，以及一些参数设置。

      14．事件记录：能够记录最新60条以上事件信息，主要元件任何变位都有信息记录，并且具有断电保持功能，该信息可在事件记录中查询。

      15．自保功能：每个断路器对应一个操作回路，紧急时可直接对开关进行操作；另外，装置具有断路器跳合闸线圈保护功能，避免因机械拒动而烧毁断路器线圈。

      16．抗扰性能：装置机箱均采用密闭式，内部双层屏蔽，减少了电磁对装置的干扰。

      17．防震性能：保护装置所有板件都是通过硬插件紧密相连，并有固定螺丝固定，避免了保护装置在长途运输中出现松动及脱落现象。

      18．替代性强：保护装置功能强大，具有“四遥”功能，完全可替代常规继电器的保护，数字式的输入方式，大大减少了维护量。

      19．设计灵活：根据现场情况，可设计成集中组屏式，也可分散安装于开关柜上。运行可靠：完善的自检体系，硬件检测直到继电器跳闸出口，均采用可靠的元器件
