公用测控屏简介

        公用测控屏主要用于110KV、66KV、35KV等电压等级的除专用间隔以外的模拟量（如母线电压）、开关量（如GPS装置）的采集。公用测控屏主要是由公用测控装置、通讯管理装置、柜体（2260*800*600）、电气开元件和一些辅助线材组成。

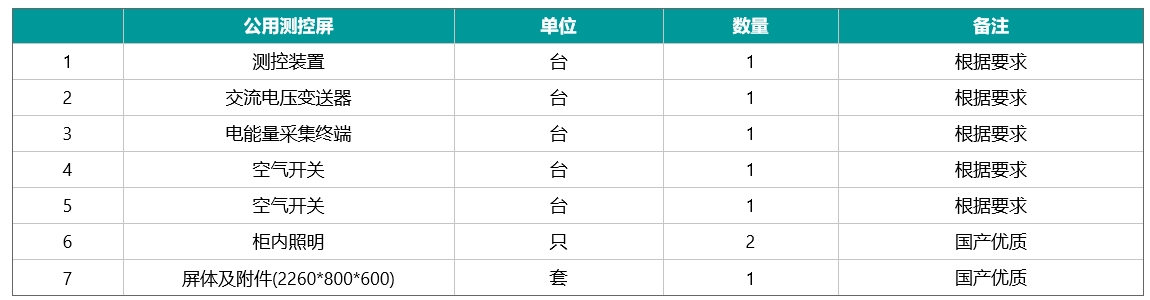

公用测控屏基本配置清单

公用测控屏的功能

        1、遥测（远方测量的简称）指传送厂站端运行参数给调度中心。它包括主变和输电线路的P、Q、I，各种母线电压，主变温度等其它测量值。

        2、遥信（远方状态信号的简称）指传送厂站端设备状态信号给调度中心。它包括断路器和刀闸位置状态，继电保护动作状态和有载调压变压器分接头位置状态。

        3、遥控（远方操作的简称） 指通过远程指令实现远方操作。包括远方遥分和遥合断路器或刀闸。

        4、遥调（远方调整的简称） 指通过远程指令实现远方调整厂站端的各种参数，如改变变压器的分接头位置和改变发电机的有功出力等。

公用测控屏测控功能

1#所用变的母线电压：

         U1AB、U1BC、U1CA、U1A、U1B、U1C；

        I1A、I1B、I1C：

        P1、Q1、cosΦ1；Wh1-Wvar2;

2#所用变的母线电压：

         U2AB、U2BC、U2CA、U2A、U2B、U2C；

         I2A、I2B、I2C；

        P2、Q2、cosΦ2；Wh1-Wvar2;：

辅助功能

        装置失电告警：

        1#所用变合位：

        2#所用变合位：

        隔离刀闸的合位信号：

        隔离刀闸的分位信号：

        接地刀闸的合位信号：

        隔离刀闸的储能信号：

公用测控屏通讯方式

        485通讯）：

        双以太网通讯）：

        光纤通讯）：

公用测控屏性能介绍

        1、绝缘性能。该产品具有良好的绝缘性能，绝缘电阻、介质强度、冲击电压均达到国家标准。

        2、机械性能。装置能承受《ZB K45 020-90 电力系统保护、自动继电器及装置通用技术条件》中规定严酷等级为1级的振动响应，振动耐久试验、冲击耐久试验。

        3、抗干扰性能力。装置可以承受高频脉冲干扰能力、静电放电干扰能力、辐射电磁场干扰能力、快速瞬变干扰能力、辅助激励量中断干扰能力。
